ทำไมอุณหภูมิสิ่งแวดล้อมจึงมีผลต่อการวัด ทั้งเครื่องมือ ชิ้นงาน มาตรฐาน และ Measurement Uncertainty
30
ต.ค.

หลายครั้งผู้ใช้งานอาจคิดว่า ถ้าเครื่องมือผ่านการสอบเทียบแล้ว ไม่ว่าจะนำไปวัดในสภาพแวดล้อมใดก็ควรได้ผลเหมือนเดิม

แต่ในความเป็นจริง อุณหภูมิของเครื่องมือ ชิ้นงาน มาตรฐานอ้างอิง และสภาพแวดล้อม สามารถส่งผลต่อผลการวัดได้

โดยเฉพาะงานที่ต้องการความละเอียดสูง ความแตกต่างของอุณหภูมิเพียงเล็กน้อยอาจทำให้เกิด

การขยายตัว/หดตัวของวัสดุ + Drift ของเครื่องมือ + การเปลี่ยนแปลงคุณสมบัติทางไฟฟ้า + ความแตกต่างของอุณหภูมิระหว่างเครื่องมือกับชิ้นงาน

และท้ายที่สุดกลายเป็น Error หรือองค์ประกอบของ Measurement Uncertainty ได้ค่ะ

สำหรับงานด้านมิติ ISO 1:2022 กำหนดแนวคิดเรื่อง Standard Reference Temperature สำหรับคุณสมบัติทางมิติ และมาตรฐานอ้างอิงปัจจุบันยังคงใช้ 20 °C เป็นอุณหภูมิอ้างอิงสำหรับงานลักษณะนี้ค่ะ

อุณหภูมิสิ่งแวดล้อมมีผลต่อการวัดอย่างไร?

อุณหภูมิสามารถมีผลต่อระบบการวัดหลายส่วนพร้อมกัน ได้แก่

เครื่องมือวัด
คุณสมบัติของส่วนประกอบทางกลและทางไฟฟ้าอาจเปลี่ยนตามอุณหภูมิ

ชิ้นงาน
วัสดุสามารถขยายหรือหดตัว

มาตรฐานอ้างอิง
Reference Standard เองก็สามารถได้รับผลจาก Temperature

ระบบ Electronics
องค์ประกอบไฟฟ้าบางชนิดมี Temperature Coefficient

ตัวกลางที่วัด
Density, Volume หรือคุณสมบัติอื่นของของเหลวและก๊าซอาจเปลี่ยนตาม Temperature

ดังนั้นผลที่เห็นบนหน้าจอไม่ได้เกิดจากเครื่องมือเพียงอย่างเดียว แต่เกิดจาก Measurement System ทั้งระบบ ค่ะ

Thermal Expansion คืออะไร?

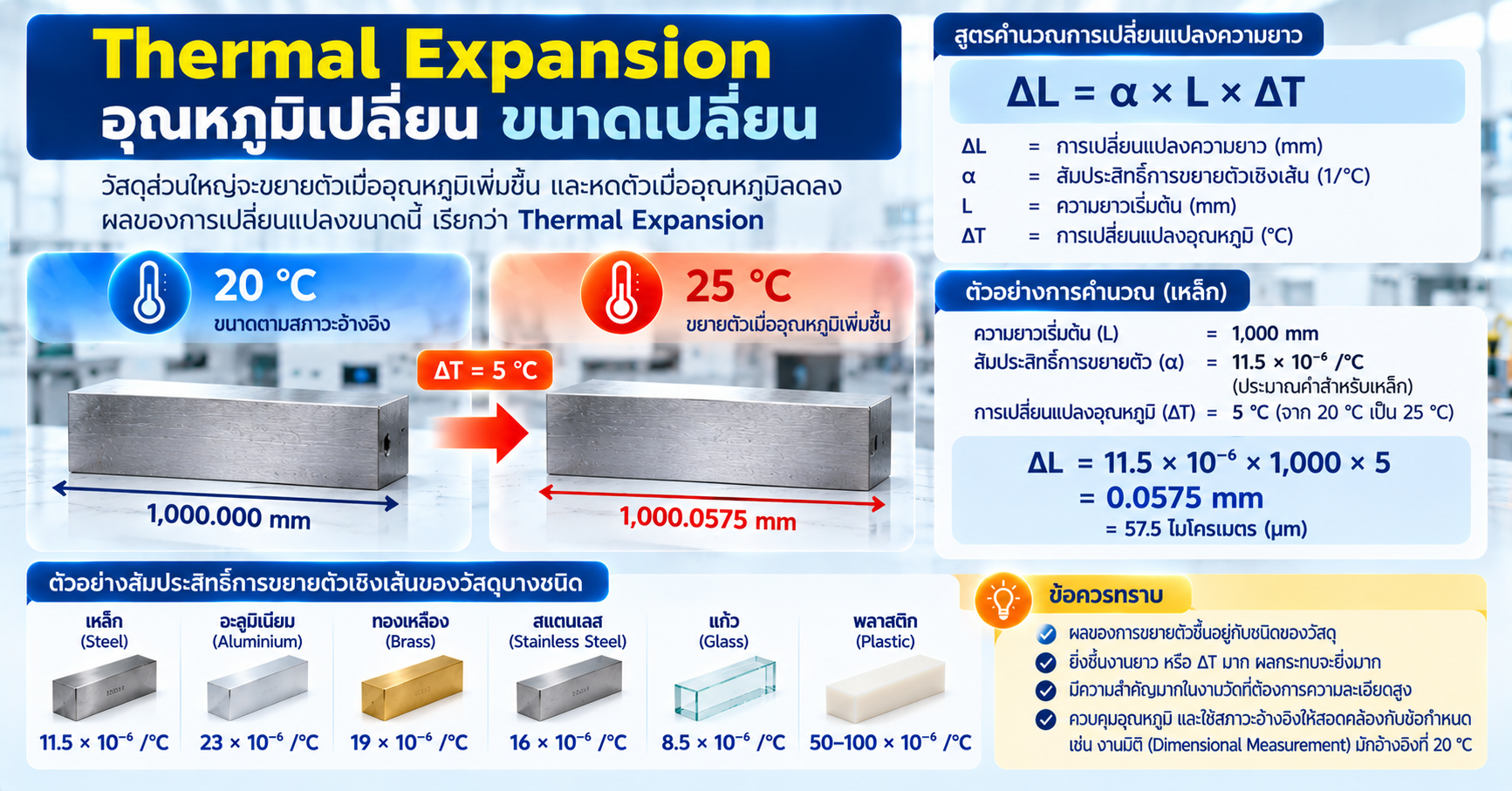

Thermal Expansion อธิบายการเปลี่ยนแปลงความยาวของชิ้นงานเมื่ออุณหภูมิเปลี่ยน พร้อมสูตร Delta L เท่ากับ alpha L Delta T
เมื่ออุณหภูมิเปลี่ยน วัสดุสามารถขยายหรือหดตัวได้ ผลกระทบอาจมีความสำคัญมากในงานที่มี Tolerance แคบ

Thermal Expansion คือการเปลี่ยนแปลงขนาดของวัสดุเมื่ออุณหภูมิเปลี่ยน

แนวคิดพื้นฐานสำหรับการเปลี่ยนแปลงความยาวสามารถเขียนได้ว่า

ΔL ≈ α × L × ΔT

โดย

ΔL = การเปลี่ยนแปลงความยาว
α = Coefficient of Thermal Expansion
L = ความยาวเริ่มต้น
ΔT = การเปลี่ยนแปลงอุณหภูมิ

NIST อธิบายว่าขนาดของวัตถุเปลี่ยนตามอุณหภูมิเนื่องจาก Thermal Expansion และวัสดุแต่ละชนิดมี Coefficient of Thermal Expansion แตกต่างกันค่ะ

ตัวอย่าง

สมมติชิ้นงานเหล็กยาว

1,000 mm

และใช้ค่าตัวอย่าง Coefficient of Thermal Expansion ประมาณ

11.5 µm/(m·°C)

ถ้าอุณหภูมิเพิ่มขึ้นจาก 20 °C เป็น 25 °C

ΔT = 5 °C

การเปลี่ยนความยาวโดยประมาณจะอยู่ที่

11.5 × 1 × 5 ≈ 57.5 µm

หรือประมาณ

0.0575 mm

ตัวอย่างนี้แสดงให้เห็นว่า หาก Tolerance ของงานอยู่ระดับไมโครเมตร ผลของอุณหภูมิอาจไม่สามารถละเลยได้ค่ะ ตัวเลข Coefficient นี้เป็นค่าตัวอย่างทั่วไปจากงานศึกษาของ NIST ไม่ควรใช้แทนค่าจริงของวัสดุทุกชนิดค่ะ

ทำไมงานวัดมิติจึงอ้างอิงที่ 20 °C?

สำหรับงาน Dimensional Measurement จำเป็นต้องมี Reference Temperature เดียวกัน เพราะชิ้นงานสามารถมีขนาดต่างกันเมื่ออุณหภูมิเปลี่ยน

ISO 1:2022 กำหนด Standard Reference Temperature สำหรับการระบุคุณสมบัติด้านมิติและเรขาคณิต และใช้กับการนิยาม Measurand ในงาน Verification หรือ Calibration ได้ด้วยค่ะ ISO

NIST อธิบายว่าอุณหภูมิอ้างอิงสากลสำหรับ Dimensional Measurements คือ 20 °C และแนวคิดนี้มีความสำคัญเพราะวัสดุทุกชนิดมีการเปลี่ยนขนาดตามอุณหภูมิค่ะ Engineering Metrology Toolbox

แต่มีจุดที่ต้องแยกให้ชัด:

20 °C เป็น Reference Temperature ไม่ได้หมายความว่าการวัดทุกชนิดทุกสาขาต้องทำที่ 20.000 °C เสมอ

ค่ะ

เครื่องมือวัดเองได้รับผลจากอุณหภูมิหรือไม่?

ได้รับผลได้ค่ะ

ตัวเครื่องมืออาจประกอบด้วย

โลหะ
แก้ว
พลาสติก
Electronic Components
Resistance Element
Sensor
Mechanical Structure

ซึ่งแต่ละส่วนตอบสนองต่อ Temperature ต่างกัน

ตัวอย่างเช่น Vernier Caliper หรือ Micrometer มีโครงสร้างโลหะ เมื่อตัวเครื่องมือมีอุณหภูมิแตกต่างจาก Reference Condition ขนาดของโครงสร้างเองก็สามารถเปลี่ยนได้

จึงเป็นเหตุผลว่าทำไมงานวัดละเอียดควรให้

ชิ้นงาน + เครื่องมือ + Reference Standard

อยู่ในสภาวะที่เหมาะสมก่อนเริ่มวัดค่ะ

Temperature Drift คืออะไร?

Temperature Drift คือการเปลี่ยนแปลงค่าหรือพฤติกรรมของเครื่องมือเมื่ออุณหภูมิเปลี่ยน

ตัวอย่างเช่นเครื่องมือ Electronic อาจมี

    • Zero Drift
    • Gain Drift
    • Sensor Drift
    • Reference Voltage Drift

เมื่ออุณหภูมิภายในเครื่องเปลี่ยนหลังเปิดใช้งาน

นี่เป็นสาเหตุหนึ่งที่เครื่องมือบางประเภทมีคำแนะนำเรื่อง

Warm-up Time

ก่อนใช้งานค่ะ

ดังนั้นการเปิดเครื่องแล้วเริ่มวัดทันทีอาจไม่เหมาะกับเครื่องมือทุกประเภท ต้องตรวจคู่มือของรุ่นจริง

Thermal Equilibrium คืออะไร?

Thermal Equilibrium ในบริบทการวัด หมายถึงสภาวะที่อุณหภูมิของวัตถุหรือองค์ประกอบต่าง ๆ มีความเสถียรเพียงพอต่อการวัด

เช่น

นำ Gauge Block จากห้องอุณหภูมิสูงกว่าเข้าห้องสอบเทียบ

แม้อุณหภูมิห้องจะถูกควบคุมแล้ว แต่ Gauge Block อาจยังไม่เท่ากับอุณหภูมิของห้องทันที

หากรีบวัด ผลที่ได้อาจได้รับผลจากการเปลี่ยนขนาดระหว่างที่วัตถุกำลังปรับอุณหภูมิ

NIST ระบุว่าสภาพแวดล้อมควรมี Stability เพียงพอให้ Gauge และ Measurement System เข้าสู่ Thermal Equilibrium ก่อนทำการวัดที่ต้องการความถูกต้องค่ะ

ทำไมต้องพักเครื่องมือและชิ้นงานก่อนวัด?

เพราะการวางไว้ในห้องไม่ได้หมายความว่าอุณหภูมิภายในของชิ้นงานเท่ากับอุณหภูมิห้องทันที

ระยะเวลาที่ต้องใช้ขึ้นอยู่กับ

    • Material
    • Mass
    • Size
    • Shape
    • Packaging
    • ความแตกต่างของอุณหภูมิเริ่มต้น
    • Air Flow
    • วิธีวาง

ชิ้นงานโลหะขนาดใหญ่กับ Gauge Block ขนาดเล็กจึงไม่จำเป็นต้องใช้เวลาปรับสภาพเท่ากัน

ไม่ควรกำหนดว่า “พัก 30 นาทีเพียงพอสำหรับทุกกรณี” โดยไม่มีข้อมูลรองรับค่ะ

Temperature Gradient คืออะไร?

Thermal Equilibrium และ Temperature Gradient มีผลต่อการวัดอย่างไร เมื่อเครื่องมือและชิ้นงานมีอุณหภูมิแตกต่างกัน
แม้อุณหภูมิห้องเหมาะสม แต่ถ้าเครื่องมือและชิ้นงานยังไม่เข้าสู่ Thermal Equilibrium ผลการวัดยังอาจเปลี่ยนแปลงได้

อีกปัญหาหนึ่งคือ

อุณหภูมิของวัตถุไม่ได้เท่ากันทุกตำแหน่ง

เช่น ด้านหนึ่งอยู่ใกล้เครื่องปรับอากาศ อีกด้านหนึ่งถูกความร้อนจากเครื่องจักร

สิ่งนี้เรียกว่า Temperature Gradient

แม้อุณหภูมิเฉลี่ยของห้องจะดูเหมาะสม แต่ Gradient สามารถทำให้ชิ้นงานเกิดการเปลี่ยนขนาดไม่สม่ำเสมอ และอาจส่งผลต่อ Geometry หรือผลการวัด

ISO/TR 16015 กล่าวถึงผลของ Thermal Influences ต่อ Error และ Measurement Uncertainty ของ Length Measurement รวมถึงกรณีที่ Temperature เปลี่ยนทั้งตามเวลาและตำแหน่งค่ะ

การจับชิ้นงานด้วยมือมีผลหรือไม่?

สำหรับงานละเอียด มีผลได้ค่ะ

อุณหภูมิร่างกายสูงกว่าสภาพแวดล้อมของห้องปฏิบัติการทั่วไป

เมื่อจับชิ้นงานโลหะหรือมาตรฐานขนาดเล็กเป็นเวลานาน ความร้อนจากมือสามารถถ่ายเทไปยังชิ้นงาน

ดังนั้นงานอย่าง

Gauge Block / Precision Dimension / Reference Artifact

จึงอาจใช้

    • ถุงมือ
    • Tweezers
    • Insulated Handling Tools

เพื่อลดผลจากความร้อนและการปนเปื้อน

และสำหรับ SCaL หากเป็นภาพประกอบเกี่ยวกับ Gauge Block หรือตุ้มน้ำหนัก ควรแสดงเจ้าหน้าที่ใช้ถุงมือค่ะ

อุณหภูมิมีผลต่อเครื่องมือแต่ละประเภทอย่างไร?

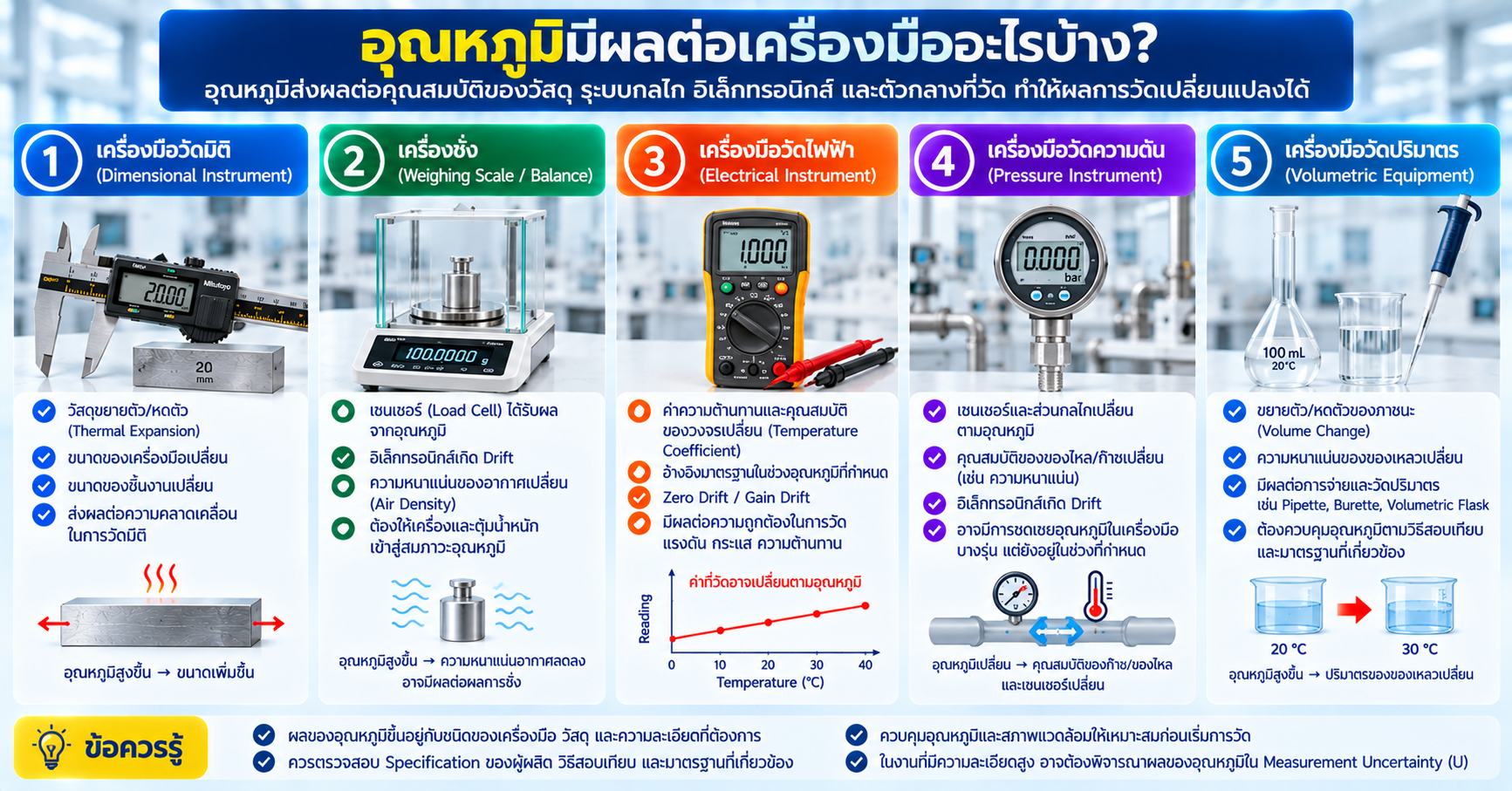

อุณหภูมิมีผลต่อเครื่องมือวัดมิติ เครื่องชั่ง Multimeter Pressure Instrument และเครื่องมือวัดปริมาตรอย่างไร
ผลของอุณหภูมิแตกต่างกันตามหลักการของเครื่องมือ จึงควรตรวจ Specification และวิธีการวัดของอุปกรณ์แต่ละประเภท

ผลไม่ได้เหมือนกันทุกประเภทค่ะ

  • เครื่องมือวัดมิติ

ตัวอย่าง

Vernier Caliper
Micrometer
Gauge Block

ผลหลักคือ Thermal Expansion ของเครื่องมือและชิ้นงาน

  • เครื่องชั่ง

อุณหภูมิอาจเกี่ยวข้องกับ

    • Sensor/Load Cell Response
    • Electronics
    • Air Density
    • Thermal Equilibrium
    • Drift หลังเปิดเครื่อง

จึงควรปฏิบัติตาม Environmental Specification และ Warm-up Requirement ของเครื่องชั่งรุ่นจริง

  • เครื่องมือไฟฟ้า

เช่น

Digital Multimeter

Electronic Components และ Reference Circuit อาจมี Temperature Coefficient จึงมักพบ Accuracy Specification ที่กำหนดภายใต้ช่วงอุณหภูมิหนึ่ง และอาจมี Additional Temperature Coefficient เมื่อใช้นอกช่วงนั้น

ต้องดู Datasheet รุ่นจริงค่ะ

  • Pressure Instrument

อุณหภูมิสามารถมีผลต่อ

Sensor
Mechanical Element
Electronics
Fluid/Gas Properties

และอาจรวมอยู่ใน Temperature Compensation ของเครื่องมือบางรุ่น

  • Volumetric Equipment

Volume ของภาชนะและ Density ของของเหลวสามารถเปลี่ยนตาม Temperature

จึงมีความสำคัญมากในงาน Gravimetric Calibration เช่น Pipette หรือ Volumetric Glassware

ความชื้นต้องพิจารณาร่วมด้วยหรือไม่?

บางงานต้องพิจารณาค่ะ

แม้บทความนี้เน้น Temperature แต่สภาพแวดล้อมยังรวมถึง

Relative Humidity + Pressure + Vibration + Air Flow + Dust + Electromagnetic Environment

ตามประเภทของการวัด

ดังนั้นคำว่า

“ควบคุมอุณหภูมิแล้ว”

ไม่ได้หมายความว่า Environmental Influence อื่น ๆ ถูกควบคุมครบแล้ว

อุณหภูมิส่งผลต่อ Measurement Uncertainty อย่างไร?

ถ้า Temperature สามารถทำให้ Measurand, Instrument หรือ Reference เปลี่ยนไป ความไม่แน่นอนที่เกี่ยวข้องกับ Temperature ก็อาจต้องถูกนำมาพิจารณาใน Uncertainty Budget

ตัวอย่างในงานวัดมิติอาจมีองค์ประกอบ เช่น

    • Uncertainty ของ Temperature Measurement
    • Thermal Expansion Coefficient ของชิ้นงาน
    • Thermal Expansion Coefficient ของมาตรฐาน
    • Difference ระหว่าง Workpiece กับ Reference Temperature
    • Temperature Gradient
    • Stability ตามเวลา

ISO/TR 16015 ระบุโดยตรงว่า Uncertainty ของ Temperature Measurement และการวัดที่อุณหภูมิแตกต่างจาก Standard Reference Temperature สามารถนำไปสู่ Measurement Uncertainty และ Systematic Error ในผล Length Measurement ได้ค่ะ

จำเป็นต้องวัดที่ 20 °C ทุกงานหรือไม่?

ไม่ค่ะ

20 °C มีความสำคัญอย่างชัดเจนในงาน Geometrical/Dimensional Properties ตาม ISO 1:2022

แต่เครื่องมือชนิดอื่นจะมี

Operating Temperature / Reference Condition / Environmental Requirement

ที่แตกต่างกัน

ตัวอย่างเครื่องมือหนึ่งอาจระบุ Accuracy ที่

23 ±5 °C

ขณะที่อีกเครื่องอาจมี Specification คนละช่วง

ดังนั้นต้องตรวจ

Standard + Calibration Method + Manufacturer Datasheet + Requirement ของงาน

แทนการใช้ 20 °C เป็นกฎเดียวกับเครื่องมือทุกชนิดค่ะ

สภาวะแวดล้อมในการสอบเทียบต้องกำหนดอย่างไร?

หลักสำคัญไม่ใช่เพียงกำหนดตัวเลขให้ดูแคบที่สุด แต่ต้องกำหนดช่วงที่

  1. วิธีสอบเทียบรองรับ
  2. เครื่องมือและมาตรฐานสามารถทำงานได้เหมาะสม
  3. Environmental Effect อยู่ภายใต้การควบคุม
  4. Measurement Uncertainty ได้รับการประเมินอย่างเหมาะสม

สำหรับงานมิติ NIST ระบุว่าการวัดที่อุณหภูมิอื่นจาก 20 °C สามารถทำได้ หากมีการแก้ไข Thermal Expansion อย่างเหมาะสมและนำ Uncertainty ที่เกี่ยวข้องเข้ามาประเมินค่ะ

ดังนั้น

สภาวะแวดล้อมที่ระบุในวิธีสอบเทียบ ไม่จำเป็นต้องหมายความว่าเป็นค่าที่เครื่องมือวัดจริงทุกครั้ง เว้นแต่ Procedure หรือรายงานกำหนดเช่นนั้น

ควรแยก Permitted Environmental Range ออกจาก Actual Measured Environment ให้ชัดเจนค่ะ

Checklist ก่อนเริ่มการวัด

ก่อนเริ่มงานที่ Temperature มีผล ควรตรวจอย่างน้อย

☐ Environmental Temperature อยู่ในช่วงที่วิธีกำหนด
☐ Temperature มีความเสถียรเพียงพอ
☐ เครื่องมือผ่าน Warm-up ตามคู่มือ
☐ Workpiece ปรับสภาพเพียงพอ
☐ Reference Standard ปรับสภาพแล้ว
☐ ไม่มีแหล่งความร้อนโดยตรง
☐ หลีกเลี่ยงแสงแดดหรือ Air Flow โดยตรง
☐ ลดการจับชิ้นงานด้วยมือในงาน Precision
☐ ตรวจ Environmental Monitoring Instrument
☐ บันทึกสภาพแวดล้อมหาก Procedure กำหนด
☐ พิจารณา Environmental Effect ใน Measurement Uncertainty

Checklist ควบคุมอุณหภูมิและสภาพแวดล้อมก่อนเริ่มการวัด ตรวจ Warm-up Thermal Equilibrium และ Temperature Stability
ก่อนเริ่มการวัดควรตรวจทั้ง Temperature, Stability, Warm-up และ Thermal Equilibrium ของเครื่องมือ ชิ้นงาน และมาตรฐานอ้างอิง

สรุป

อุณหภูมิสิ่งแวดล้อมมีผลต่อการวัด เพราะเครื่องมือ ชิ้นงาน และมาตรฐานไม่ได้แยกออกจากสภาพแวดล้อม

Temperature สามารถทำให้เกิด

Thermal Expansion + Temperature Drift + Thermal Gradient + เปลี่ยนคุณสมบัติของ Sensor/Material

และส่งผลต่อ

Reading + Error + Correction + Measurement Uncertainty

ดังนั้นงานที่ต้องการความน่าเชื่อถือสูงควรควบคุมมากกว่าแค่ “อุณหภูมิห้องอยู่ในช่วงหรือไม่”

แต่ต้องพิจารณา

Temperature Level + Stability + Equilibrium + Gradient + Instrument Specification + Measurement Method

ร่วมกันค่ะ

หมายเหตุ: ช่วงอุณหภูมิและสภาวะแวดล้อมที่เหมาะสมแตกต่างกันตามประเภทเครื่องมือ วิธีสอบเทียบ ความละเอียดที่ต้องการ และ Specification ของผู้ผลิต ควรตรวจสอบมาตรฐาน วิธีปฏิบัติงาน และ Datasheet ของเครื่องมือรุ่นจริงก่อนกำหนดสภาวะควบคุมหรือเกณฑ์การยอมรับ

แหล่งอ้างอิงหลัก

  • ISO 1:2022 — Geometrical product specifications (GPS) — Standard reference temperature for the specification of geometrical and dimensional properties เป็นฉบับปัจจุบันที่กำหนดแนวคิด Reference Temperature สำหรับงานด้านมิติค่ะ ISO
  • ISO/TR 16015:2003 — Systematic errors and contributions to measurement uncertainty of length measurement due to thermal influences อธิบายผลของ Temperature, Thermal Expansion และ Temperature Variation ต่อ Error และ Measurement Uncertainty ของงานมิติ ISO
  • NIST — 20 °C Standard Reference Temperature อธิบายประวัติและหลักการที่ขนาดของวัตถุเปลี่ยนตาม Temperature และเหตุผลของ Reference Temperature 20 °C ใน Dimensional Metrology NIST
  • NIST — Uncertainties in Dimensional Measurements Made at Nonstandard Temperatures อธิบายผลของ Temperature และ Coefficient of Thermal Expansion ต่อ Measurement Uncertainty ของการวัดมิติที่ทำที่อุณหภูมิอื่นจาก Reference Temperature
