Gauge Block ใช้ทำอะไร? มาตรฐานความยาวสำคัญในงานวัดมิติ

Gauge Block หรือที่บางครั้งเรียกว่า Slip Gauge เป็นอุปกรณ์มาตรฐานด้านความยาวที่พบได้บ่อยในงานมาตรวิทยามิติ ใช้เป็นค่าความยาวอ้างอิงสำหรับตรวจสอบ เปรียบเทียบ หรือสอบเทียบเครื่องมือวัดมิติหลายประเภท

NIST อธิบายว่า Gauge Block เป็นวิธีหลักที่ภาคอุตสาหกรรมใช้ในการถ่ายทอดและทำให้มาตรฐานด้านความยาวเป็นหนึ่งเดียวกัน และสามารถใช้เป็นมาตรฐานอ้างอิงในงานวัดมิติที่ต้องการความแม่นยำสูงได้

Gauge Block คืออะไร?

Gauge Block คือมาตรฐานความยาวที่มีผิววัดสองด้านซึ่งได้รับการผลิตให้มีความเรียบและขนานกันอย่างละเอียด โดยแต่ละก้อนมี Nominal Length หรือค่าความยาวกำหนด เช่น

1.00 mm
1.01 mm
1.50 mm
10.00 mm
25.00 mm

NIST ให้นิยาม Gauge Block ว่าเป็นมาตรฐานความยาวที่มีผิวตรงข้ามซึ่งเรียบและขนานกัน และค่าความยาวสามารถกำหนดเป็นระบบ Metric หรือ Inch ได้

มาตรฐานสากลที่เกี่ยวข้องโดยตรงคือ ISO 3650:1998 — Geometrical Product Specifications (GPS) — Length standards — Gauge blocks ซึ่งครอบคลุมคุณลักษณะด้านการออกแบบและมาตรวิทยาของ Gauge Block รูปทรงสี่เหลี่ยม ตั้งแต่ Nominal Length 0.5–1000 mm และฉบับนี้ได้รับการทบทวนและยืนยันให้ยังคงใช้ในปี 2025

Gauge Block ใช้ทำอะไร?

หน้าที่หลักของ Gauge Block คือทำหน้าที่เป็น Length Reference หรือมาตรฐานอ้างอิงด้านความยาว

สามารถใช้ได้หลายลักษณะ เช่น

1. ตรวจสอบ Vernier Caliper

นำ Gauge Block ที่ทราบค่ามาให้ Caliper วัด แล้วเปรียบเทียบ

ตัวอย่าง

Gauge Block = 25.000 mm

Caliper อ่าน = 25.01 mm

Difference = +0.01 mm

ข้อมูลนี้ช่วยให้ตรวจสอบว่า Caliper มีการเปลี่ยนแปลงหรือคลาดเคลื่อนจากค่ามาตรฐานหรือไม่

2. ตรวจสอบ Micrometer

Gauge Block เหมาะมากสำหรับใช้ตรวจ Micrometer เพราะผิววัดของ Micrometer สัมผัสกับผิว Gauge Block ได้โดยตรง

ตัวอย่างอาจตรวจที่

5 mm
10 mm
15 mm
20 mm
25 mm

เพื่อดูผลในหลายตำแหน่งของช่วงการใช้งาน

3. ใช้เป็นมาตรฐานอ้างอิงในงานสอบเทียบ

Gauge Block ที่ได้รับการสอบเทียบและมีความสอบกลับได้ทางมาตรวิทยา สามารถใช้เป็น Reference Standard หรือ Working Standard ตามระบบการควบคุมเครื่องมือของห้องปฏิบัติการ

NIST ระบุว่า Gauge Block เป็นหนึ่งในมาตรฐานหลักที่ใช้ถ่ายทอดหน่วยความยาวในงานอุตสาหกรรม และการสอบเทียบความแม่นยำสูงสามารถทำด้วย Interferometry หรือการเปรียบเทียบทางกลกับ Master Gauge Block

4. ใช้สร้างความยาวตามที่ต้องการ

Gauge Block ไม่จำเป็นต้องใช้ทีละก้อน

สามารถนำหลายก้อนมาต่อกันเพื่อสร้างความยาวที่ต้องการได้

เช่น ต้องการ

27.50 mm

อาจประกอบจาก

20.00 mm

• 5.00 mm
• 2.50 mm

= 27.50 mm

อย่างไรก็ตาม ความยาวจริงควรพิจารณาค่าจาก Certificate ของแต่ละก้อนเมื่อต้องการความแม่นยำสูง ไม่ใช่อาศัย Nominal Value อย่างเดียวค่ะ

Gauge Block ใช้ตรวจสอบเครื่องมืออะไรได้บ้าง?

นอกจาก Vernier Caliper และ Micrometer แล้ว Gauge Block ยังอาจใช้ในระบบตรวจสอบเครื่องมือ เช่น

• Dial Indicator
• Height Gauge
• Comparator
• Bore Gauge ในบางวิธีร่วมกับอุปกรณ์อื่น
• Coordinate Measuring Equipment ในงานบางประเภท
• Setting Master สำหรับ Fixture หรือ Comparator

การใช้งานจริงต้องเลือกวิธีให้เหมาะกับโครงสร้างของเครื่องมือ ไม่ใช่นำ Gauge Block ไปสัมผัสกับเครื่องมือทุกประเภทโดยตรงค่ะ

Gauge Block มีเกรดอะไรบ้าง?

ISO 3650 กำหนดระบบเกรดสำหรับ Gauge Block ได้แก่

Grade K
Grade 0
Grade 1
Grade 2

โดยแต่ละเกรดมีข้อกำหนดด้าน Limit Deviation และ Tolerance แตกต่างกันตามความยาวของ Gauge Block และวัตถุประสงค์การใช้งาน

ไม่ควรตีความว่า

“Grade สูงที่สุดจำเป็นสำหรับทุกงาน”

การเลือกเกรดควรดูว่า Gauge Block จะใช้เป็น Reference ระดับใด และต้องการ Measurement Uncertainty เท่าไร

Wringing คืออะไร?

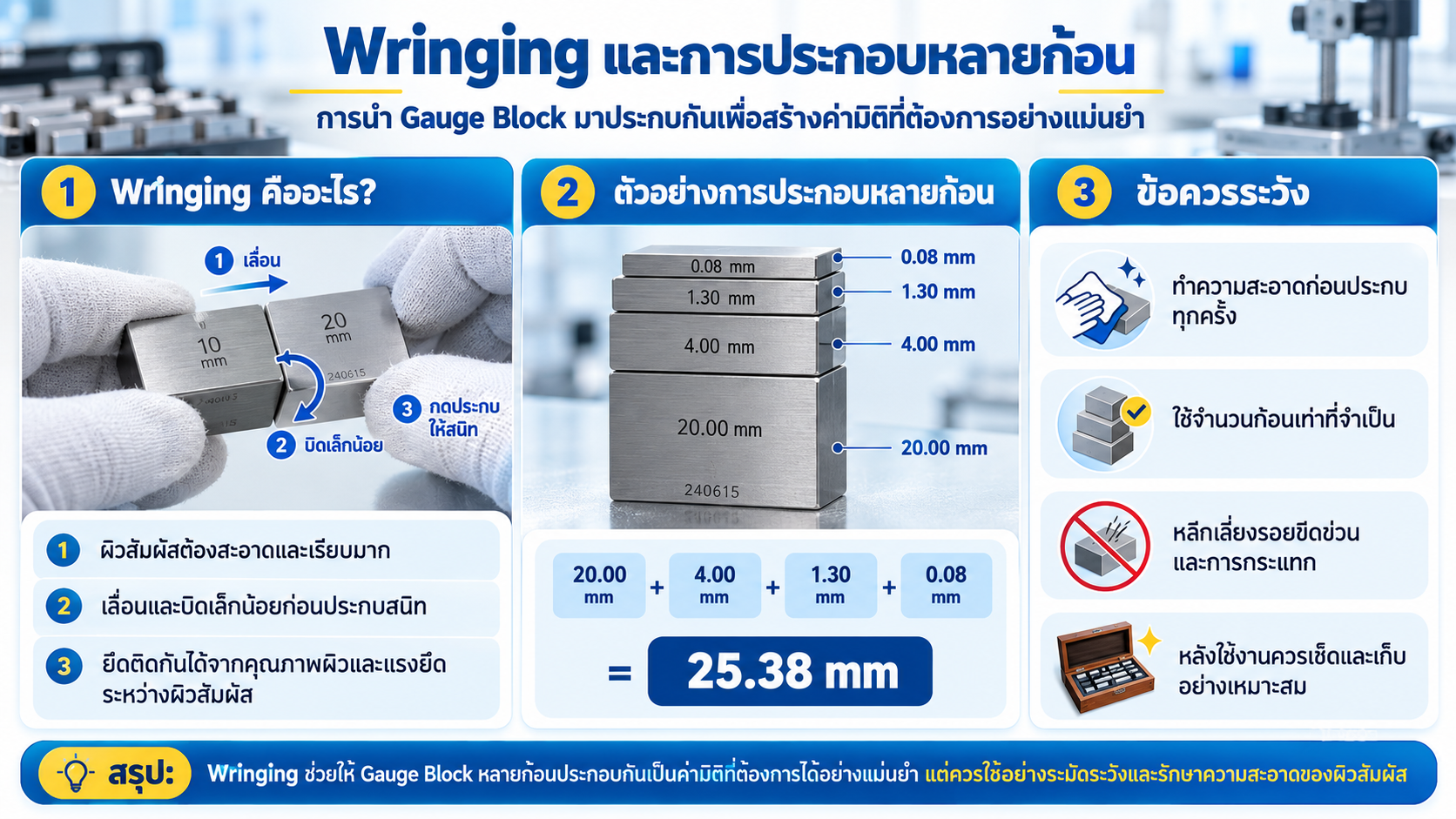

หนึ่งในคุณสมบัติพิเศษของ Gauge Block คือสามารถนำผิวของ Gauge Block สองก้อนมาสัมผัสและเลื่อนเข้าหากันจนเกิดการยึดติดกันได้

กระบวนการนี้เรียกว่า Wringing

ทำให้สามารถนำ Gauge Block หลายก้อนมาต่อกันเป็น Stack เพื่อสร้างค่าความยาวตามต้องการ

แต่การ Wringing ที่ดีต้องอาศัย

• ผิว Gauge Block ที่สะอาด
• ไม่มีฝุ่นหรือเศษโลหะ
• ไม่มีรอย Burr
• ไม่มีน้ำมันมากเกินไป
• เทคนิคการประกบที่เหมาะสม

หากผิวเสียหายหรือมีสิ่งสกปรก ความยาวที่ได้จาก Stack อาจคลาดเคลื่อนได้ค่ะ

ทำไมอุณหภูมิจึงสำคัญกับ Gauge Block?

งานวัดมิติมีความไวต่ออุณหภูมิ เพราะวัสดุมีการขยายและหดตัวตามอุณหภูมิ

NIST ระบุค่าความยาว Gauge Block ภายใต้ Reference Temperature ที่ 20 °C และชี้ว่าในเงื่อนไขอ้างอิงต่าง ๆ อุณหภูมิเป็นปัจจัยที่มีผลต่อความยาวทางกายภาพของ Gauge Block อย่างมีนัยสำคัญ

ดังนั้นก่อนใช้งานควรพิจารณาให้

Gauge Block + เครื่องมือ + ชิ้นงาน

มีอุณหภูมิใกล้เคียงกันเพียงพอ

การหยิบ Gauge Block ด้วยมือเปล่านาน ๆ ก็สามารถถ่ายเทความร้อนจากมือเข้าสู่ Block ได้ จึงควรจัดการอย่างเหมาะสม โดยเฉพาะในงานที่ต้องการความแม่นยำสูงค่ะ

Gauge Block ใช้ตรวจ Vernier Caliper อย่างไร?

หลักการทั่วไปคือ

1. ทำความสะอาด Gauge Block และผิวสัมผัสของ Caliper
2. ตรวจ Zero ของ Caliper
3. เลือก Gauge Block ตามจุดที่ต้องการตรวจ
4. วาง Caliper ให้แนวปากวัดสัมผัสอย่างถูกต้อง
5. ใช้แรงวัดสม่ำเสมอ
6. อ่านค่า
7. ทำซ้ำตามวิธีที่กำหนด
8. เปรียบเทียบกับค่าของ Gauge Block
9. บันทึกผล

ตัวอย่าง

Reference = 25.000 mm
Caliper = 25.010 mm

Difference = +0.010 mm

แต่ไม่ควรนำ Difference ไปสรุป Pass/Fail ทันที จนกว่าจะมี Acceptance Criteria ที่กำหนดไว้ค่ะ

Gauge Block ใช้ตรวจ Micrometer อย่างไร?

สำหรับ External Micrometer สามารถวาง Gauge Block ระหว่าง Anvil และ Spindle แล้วใช้ Ratchet หรือ Friction Device ตามวิธีของเครื่องมือ

ควรหลีกเลี่ยงการขันแรงเกินไป เพราะ Measuring Force มีผลต่อผลการวัด

ตัวอย่าง

Gauge Block = 10.000 mm
Micrometer = 10.003 mm

Difference = +0.003 mm

นอกจากนี้ควรตรวจหลายจุดตลอดช่วง ไม่ใช่ตรวจเพียงจุดเดียวแล้วสรุปสมรรถนะของทั้ง Range ค่ะ

Nominal Value กับ Calibrated Value ต่างกันอย่างไร?

จุดนี้สำคัญมากค่ะ

บน Gauge Block อาจเขียนว่า

25 mm

นั่นคือ Nominal Value

แต่ผลสอบเทียบอาจระบุค่าความเบี่ยงเบนจาก Nominal เช่น

Nominal = 25.000000 mm
Deviation = +0.000120 mm

ดังนั้นค่าที่ใช้ในการวัดความแม่นยำสูงอาจต้องพิจารณา Calibrated Length หรือ Correction/Deviation จาก Certificate

ไม่ควรสรุปว่า Gauge Block ที่สลัก 25 mm มีค่าจริงเท่ากับ 25.000000 mm พอดีเสมอค่ะ

Gauge Block ต้องสอบเทียบหรือไม่?

หาก Gauge Block ใช้เป็น Reference สำหรับตรวจสอบหรือสอบเทียบเครื่องมืออื่น การมีข้อมูลสอบเทียบที่เหมาะสมมีความสำคัญมาก

เพราะ Gauge Block เองก็สามารถเปลี่ยนแปลงได้จาก

• การสึกหรอ
• รอยขีดข่วน
• การกัดกร่อน
• การใช้งาน
• การจัดเก็บ
• ความเสียหายจากการตกกระแทก

NIST อธิบายการสอบเทียบ Gauge Block ทั้งด้วย Interferometry และ Mechanical Comparison รวมถึงการควบคุมความไม่แน่นอนและ Measurement Assurance ของกระบวนการ

Gauge Block ต้องสอบเทียบทุก 1 ปีหรือไม่?

ไม่จำเป็นต้องกำหนด 1 ปีเหมือนกันทุกชุดค่ะ

Calibration Interval ควรพิจารณาจาก

• ความถี่ในการใช้งาน
• Grade
• การสึกหรอ
• ประวัติผลสอบเทียบ
• Stability
• วิธีจัดเก็บ
• ความเสี่ยงของงาน
• Measurement Uncertainty ที่ต้องการ
• ระบบคุณภาพขององค์กร

Gauge Block ที่ใช้ทุกวันกับ Gauge Block ที่เก็บเป็น Master Standard และแทบไม่ได้สัมผัส ย่อมมีความเสี่ยงและรูปแบบการใช้งานต่างกันค่ะ

ก่อนใช้งาน Gauge Block ควรตรวจอะไรบ้าง?

ก่อนนำออกใช้งานควรตรวจอย่างน้อย

• ผิววัดสะอาดหรือไม่
• มีรอยขีดข่วนหรือไม่
• มีสนิมหรือการกัดกร่อนหรือไม่
• มี Burr หรือรอยกระแทกหรือไม่
• หมายเลข Block ตรงกับ Certificate หรือไม่
• Calibration Status ยังเหมาะสมหรือไม่
• อุณหภูมิของ Block เหมาะสมหรือไม่
• Block ที่เลือกครอบคลุมจุดตรวจหรือไม่

ถ้าพบความผิดปกติ ไม่ควรนำ Block ไปใช้เป็น Reference โดยไม่ตรวจสอบเพิ่มเติมค่ะ

วิธีทำความสะอาดและเก็บรักษา Gauge Block

หลังใช้งานควรทำความสะอาดตามวิธีที่เหมาะกับวัสดุและคำแนะนำของผู้ผลิต

หลักสำคัญคือ

ไม่ให้ผิววัดเกิดรอย + ไม่ให้เกิดสนิม + ไม่ให้เกิดการปนเปื้อน

สำหรับ Steel Gauge Block อาจต้องมีการป้องกันการกัดกร่อนตามระบบที่กำหนด

ควรเก็บ Gauge Block กลับในช่องของชุดตามหมายเลข เพื่อป้องกัน

• การกระแทก
• การสูญหาย
• การสลับตำแหน่ง
• การเสียดสีระหว่างก้อน

และไม่ควรวาง Gauge Block รวมกันแบบไม่มีการป้องกันค่ะ

Gauge Block ใช้แทน Calibration ได้หรือไม่?

การนำ Gauge Block มาตรวจ Caliper หรือ Micrometer ภายในองค์กรอาจเหมาะสำหรับ

Intermediate Check / Verification

เพื่อดูว่าเครื่องมือมีการเปลี่ยนแปลงผิดปกติหรือไม่

แต่ไม่ควรสรุปว่า

“ตรวจด้วย Gauge Block แล้ว = ได้ Calibration ใหม่”

Calibration เป็นกระบวนการที่ต้องดำเนินการตามวิธี มีเงื่อนไขทางมาตรวิทยา มี Reference ที่เหมาะสม และมีการประเมิน Measurement Uncertainty

ดังนั้น Gauge Block สามารถเป็น เครื่องมือสำคัญในการทวนสอบ แต่ Intermediate Check กับ Calibration มีวัตถุประสงค์ต่างกันค่ะ

Gauge Block กับ Calibration Certificate เกี่ยวข้องกันอย่างไร?

Certificate ของ Gauge Block ช่วยให้ผู้ใช้งานทราบข้อมูล เช่น

• Identification
• Nominal Length
• Measured / Calibrated Length หรือ Deviation
• Measurement Uncertainty
• Reference Conditions
• Metrological Traceability
• วันที่สอบเทียบ

ข้อมูลเหล่านี้สำคัญมากหาก Gauge Block ถูกใช้เป็น Reference เพื่อถ่ายทอดค่าความยาวไปยังเครื่องมืออื่น

ดังนั้นไม่ควรแยก Gauge Block ออกจาก Certificate จนไม่สามารถระบุได้ว่า Block ใดตรงกับผลสอบเทียบใดค่ะ

ข้อผิดพลาดที่พบบ่อยในการใช้ Gauge Block

ใช้ Nominal Value เป็นค่าจริงโดยไม่ดู Certificate
→ อาจไม่เหมาะกับงานความแม่นยำสูง

จับ Gauge Block ด้วยมือเป็นเวลานาน
→ อุณหภูมิของ Block อาจเปลี่ยน

ไม่ทำความสะอาดก่อนใช้
→ ฝุ่นหรือน้ำมันมีผลต่อการสัมผัส

ใช้ Gauge Block ที่มีรอยหรือ Burr
→ อาจทำให้การวัดคลาดเคลื่อนและทำลายผิว Block อื่น

ตรวจเครื่องมือเพียงจุดเดียว
→ ไม่สะท้อนสมรรถนะทั้ง Range

ออกแรงกับ Caliper/Micrometer ไม่สม่ำเสมอ
→ เพิ่มความแปรปรวนของผลการวัด

ทวนสอบแล้วคิดว่าแทน Calibration ได้
→ เป็นคนละวัตถุประสงค์กันค่ะ

Gauge Block เหมาะกับใคร?

Gauge Block มีประโยชน์สำหรับ

• ห้องปฏิบัติการสอบเทียบ
• ห้องเครื่องมือวัด
• QA / QC
• โรงงานผลิตชิ้นส่วน
• Machine Shop
• Inspection Room
• หน่วยงานที่ใช้ Vernier Caliper หรือ Micrometer จำนวนมาก
• หน่วยงานที่ต้องทำ Intermediate Check

โดยเฉพาะองค์กรที่ต้องการติดตามเครื่องมือวัดระหว่างรอบสอบเทียบค่ะ

สรุป

Gauge Block คือมาตรฐานความยาวที่มีผิววัดเรียบและขนานกันอย่างแม่นยำ

สามารถใช้เพื่อ

ตรวจสอบ Vernier Caliper
ตรวจสอบ Micrometer
สร้างค่าความยาวอ้างอิง
ใช้เป็น Reference ในระบบสอบเทียบ
ทำ Intermediate Check ระหว่างรอบสอบเทียบ

แต่การใช้งานให้ได้ผลน่าเชื่อถือ ต้องพิจารณา

ค่าจาก Certificate + อุณหภูมิ + ความสะอาด + สภาพผิว + Measuring Force + วิธีการวัด + Measurement Uncertainty

ไม่ควรพิจารณาเฉพาะค่าที่สลักอยู่บน Gauge Block เพียงอย่างเดียวค่ะ
