Multimeter ใช้วัดอะไรได้บ้าง? รู้จักฟังก์ชันสำคัญของ Digital Multimeter

Multimeter หรือ Digital Multimeter (DMM) เป็นเครื่องมือวัดทางไฟฟ้าที่รวมฟังก์ชันหลายอย่างไว้ในเครื่องเดียว โดยฟังก์ชันพื้นฐานที่พบได้ทั่วไปคือการวัด แรงดันไฟฟ้า (Voltage), กระแสไฟฟ้า (Current) และความต้านทาน (Resistance) ส่วนเครื่องบางรุ่นสามารถวัดหรือทดสอบเพิ่มเติม เช่น Continuity, Diode, Capacitance, Frequency และ Temperature ได้ด้วยค่ะ Fluke

IEC 61010-2-033:2023 อธิบาย Hand-held Multimeter ว่าเป็นเครื่องมือวัดหลายช่วงและหลายฟังก์ชัน ซึ่งใช้วัดแรงดันและปริมาณทางไฟฟ้าอื่น เช่น Resistance หรือ Current และมาตรฐานฉบับนี้ครอบคลุมข้อกำหนดด้านความปลอดภัยสำหรับ Hand-held Multimeter ที่สามารถวัดแรงดันจากระบบไฟฟ้าหลักได้ค่ะ IEC Webstore

Multimeter คืออะไร?

Multimeter คือเครื่องมือที่รวมเครื่องวัดหลายประเภทเข้าไว้ด้วยกัน

เดิมเครื่องมืออาจต้องแยกเป็น

Voltmeter → วัด Voltage
Ammeter → วัด Current
Ohmmeter → วัด Resistance

แต่ Multimeter รวมฟังก์ชันเหล่านี้ไว้ในเครื่องเดียว

Digital Multimeter รุ่นปัจจุบันยังอาจเพิ่มฟังก์ชันอื่น เช่น

• • Continuity
  • Diode Test
  • Capacitance
  • Frequency
  • Duty Cycle
  • Temperature

ทั้งนี้ ไม่ใช่ Multimeter ทุกเครื่องจะมีฟังก์ชันเหมือนกัน ต้องตรวจ Datasheet และคู่มือของรุ่นจริงค่ะ

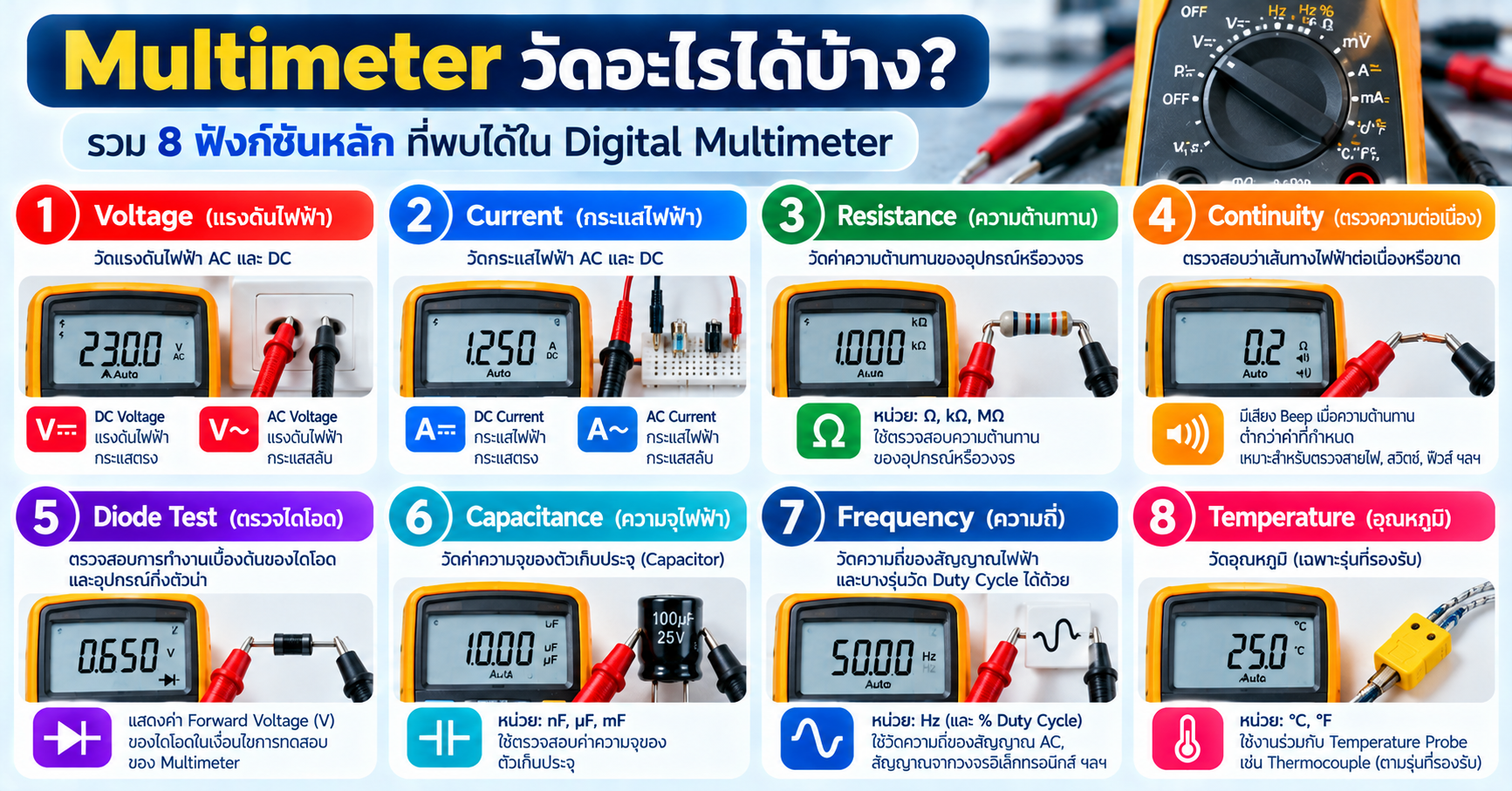

Multimeter ใช้วัดอะไรได้บ้าง?

ฟังก์ชันหลักที่พบได้บ่อยสามารถสรุปได้ดังนี้

*เฉพาะรุ่นที่รองรับและใช้อุปกรณ์วัดอุณหภูมิที่เหมาะสมค่ะ

คู่มือ Multimeter บางรุ่นระบุฟังก์ชัน Voltage, Current, Resistance, Continuity, Diode, Capacitance, Frequency และ Temperature ไว้อย่างชัดเจน จึงควรตรวจความสามารถของเครื่องแต่ละรุ่นก่อนใช้งานค่ะ

1. Voltage — วัดแรงดันไฟฟ้า

Multimeter สามารถวัดได้ทั้ง

DC Voltage (V⎓)
เช่น ระบบ DC และวงจรอิเล็กทรอนิกส์

และ

AC Voltage (V~)
สำหรับสัญญาณหรือระบบ AC ภายในขอบเขตที่เครื่องถูกออกแบบและได้รับการรับรอง

Voltage เป็นหนึ่งในฟังก์ชันพื้นฐานที่สุดของ Multimeter ค่ะ

ข้อสำคัญ: ก่อนการวัดต้องตรวจ Range, Input Terminal, Test Lead, Maximum Input และ Safety Rating ตามคู่มือของเครื่องมือรุ่นจริงเสมอ



2. Current — วัดกระแสไฟฟ้า

Multimeter หลายรุ่นสามารถวัด

DC Current และ AC Current

โดยหน่วยอาจแสดงเป็น

µA
mA
A

แต่การวัด Current มีความแตกต่างจาก Voltage เพราะเครื่องมักมี Input Terminal แยกสำหรับ Current เช่น mA/µA และ A

คู่มือ Multimeter รุ่นหนึ่งของ Fluke แสดงให้เห็นว่าช่องสำหรับวัด Current แยกจาก COM และช่อง V/Ω และแต่ละช่องมีขอบเขตกระแสต่างกันค่ะ

ดังนั้นต้องดูคู่มือของเครื่องรุ่นจริงก่อนใช้งานค่ะ

3. Resistance — วัดความต้านทาน

Resistance ใช้หน่วย

Ω — Ohm

และอาจแสดงเป็น

Ω
kΩ
MΩ

ขึ้นอยู่กับค่าที่วัด

ฟังก์ชัน Resistance ใช้ในการตรวจสอบอุปกรณ์หรือวงจรที่ต้องการทราบค่าความต้านทานค่ะ

4. Continuity Test คืออะไร?

Continuity ใช้ตรวจว่าเส้นทางไฟฟ้า ต่อเนื่องหรือขาด

Multimeter หลายรุ่นจะมีเสียง Beep เมื่อความต้านทานต่ำกว่าค่าที่ผู้ผลิตกำหนด

จึงเหมาะสำหรับการตรวจเบื้องต้น เช่น

สายไฟ
Connector
Switch
Fuse

แต่ต้องเข้าใจว่า

Continuity Test ไม่ใช่การวัด Resistance แบบละเอียด

เพราะจุดที่เครื่องส่งเสียงและ Response Time แตกต่างกันในแต่ละรุ่นค่ะ

5. Diode Test คืออะไร?

Diode Test ใช้ตรวจ Forward Voltage ของ Semiconductor Junction

จึงสามารถช่วยตรวจไดโอดเบื้องต้นได้

หน้าจอจะแสดงค่าที่สัมพันธ์กับแรงดันตกคร่อมของอุปกรณ์ในเงื่อนไขการทดสอบของ Multimeter

แต่ควรดู Datasheet และคู่มือของ Multimeter เพราะ Test Current และ Test Voltage อาจแตกต่างกันค่ะ

6. Capacitance — วัดความจุไฟฟ้า

Multimeter บางรุ่นสามารถวัด Capacitance

หน่วยคือ

F — Farad

มักพบเป็น

nF
µF
mF

Fluke ระบุ Capacitance เป็นหนึ่งในฟังก์ชันที่ Multimeter หลายรุ่นรองรับค่ะ

7. Frequency — วัดความถี่

Frequency ใช้หน่วย

Hz — Hertz

Multimeter ที่มีฟังก์ชันนี้สามารถวัดความถี่ของสัญญาณภายในขอบเขตที่ผู้ผลิตกำหนด

ตัวอย่าง

50 Hz
60 Hz
1 kHz

และบางรุ่นสามารถวัด Duty Cycle (%) เพิ่มเติมได้ค่ะ

8. Temperature — Multimeter วัดอุณหภูมิได้หรือไม่?

บางรุ่นได้ค่ะ

โดยใช้งานร่วมกับ Temperature Probe ที่เครื่องรองรับ เช่น Thermocouple ตาม Specification ของรุ่น

ดังนั้นก่อนเลือกซื้อหรือใช้งาน ไม่ควรเห็นสัญลักษณ์ °C แล้วสรุปว่าเครื่องรองรับ Probe ทุกประเภท ต้องดู

• • Sensor Type
  • Range
  • Accuracy
  • Connector
  • Specification

จากคู่มือรุ่นจริงค่ะ

Auto Range กับ Manual Range ต่างกันอย่างไร?

Auto Range

เครื่องเลือก Measurement Range ให้โดยอัตโนมัติ

ข้อดีคือใช้งานสะดวก

Manual Range

ผู้ใช้งานเลือกช่วงเอง

เหมาะเมื่อผู้ใช้งานต้องการควบคุม Range ที่ใช้วัดหรือไม่ต้องการให้เครื่องเปลี่ยน Range ระหว่างการวัด

อย่างไรก็ตาม การเลือก Range ต้องอยู่ภายใต้ขอบเขตและวิธีใช้งานของเครื่องมือค่ะ

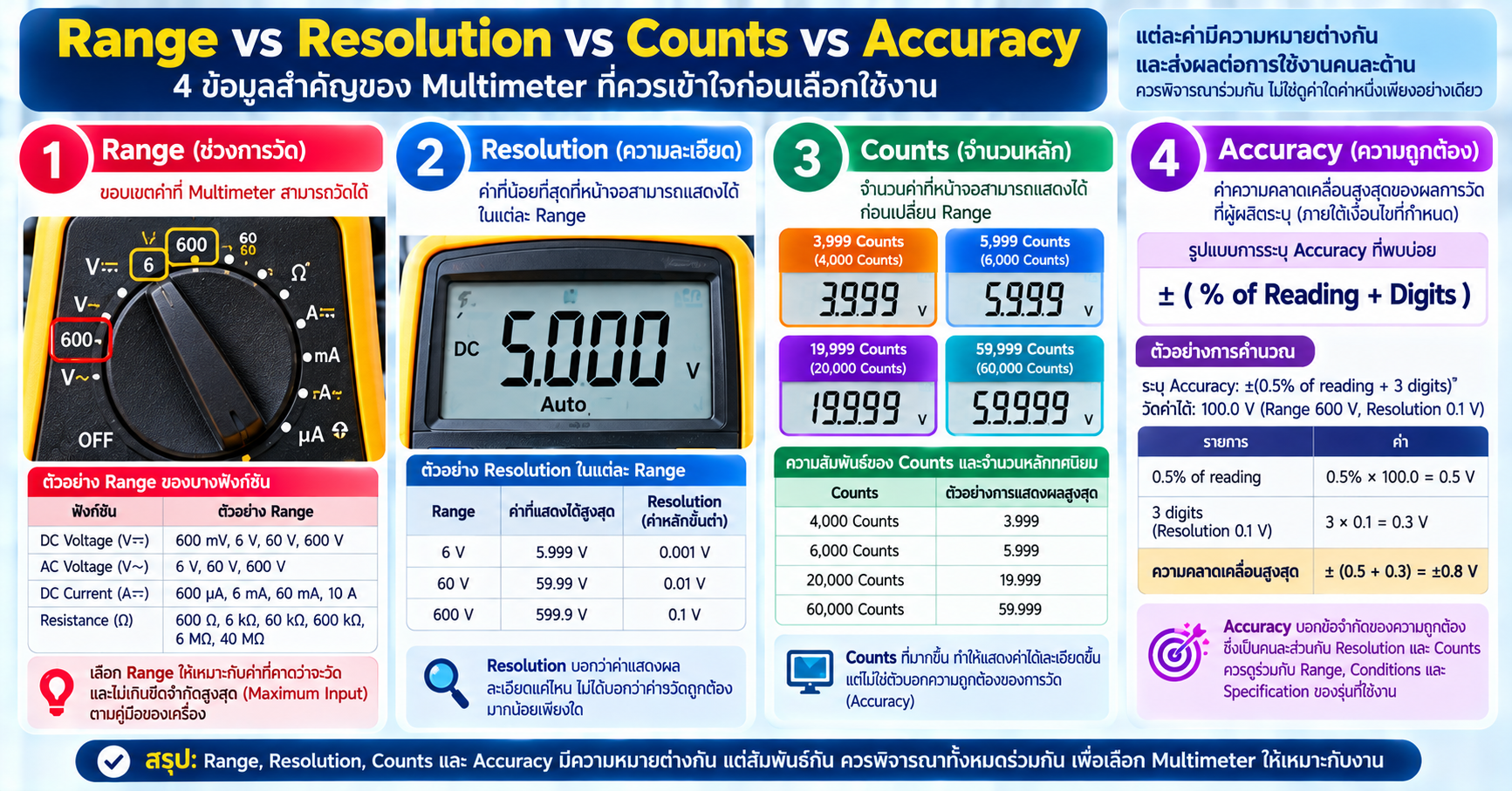

Counts คืออะไร?

Digital Multimeter มักระบุค่า เช่น

4,000 Counts
6,000 Counts
20,000 Counts

Counts เกี่ยวข้องกับจำนวนค่าที่หน้าจอสามารถแสดงได้ก่อนต้องเปลี่ยน Range

ตัวอย่างง่าย ๆ หาก Multimeter เป็น 6,000-count เครื่องอาจแสดงค่าได้ถึงประมาณ 5999 ก่อนเปลี่ยนตำแหน่งหรือ Range ตามการออกแบบ

แต่

Counts มากกว่า ไม่ได้แปลว่า Accuracy ดีกว่าโดยอัตโนมัติ

ต้องดู Accuracy Specification ร่วมด้วยค่ะ

Resolution กับ Accuracy ต่างกันอย่างไร?

สมมติ Multimeter แสดง

10.000 V

ไม่ได้หมายความว่าค่าจริงถูกต้องถึง ±0.001 V

เพราะ

Resolution บอกว่าเครื่องแสดงค่าได้ละเอียดเพียงใด

ส่วน

Accuracy Specification บอกข้อจำกัดด้านความถูกต้องที่ผู้ผลิตกำหนดภายใต้เงื่อนไขที่ระบุ

ตัวอย่าง Accuracy ของ DMM อาจเขียนในรูป

±(% of Reading + Digits)

ดังนั้นการประเมินเครื่องมือควรดูทั้ง Accuracy, Resolution, Range และ Measurement Uncertainty ค่ะ เครื่อง Multimeter รุ่นจริงบางรุ่นก็ระบุ Accuracy ในรูป   % of reading + least significant digit  เช่นกัน

True RMS คืออะไร?

Multimeter บางรุ่นมีคำว่า

True RMS

ซึ่งมีความสำคัญในการวัดสัญญาณ AC โดยเฉพาะสัญญาณที่ไม่ได้เป็น Sine Wave สมบูรณ์

เครื่องที่ไม่ได้ใช้วิธี True RMS อาจมีข้อจำกัดเมื่อวัด Waveform ที่ผิดรูป

แต่ True RMS เองก็ยังมีข้อจำกัด เช่น

• • Frequency Range
  • Crest Factor
  • Minimum Signal Level

ดังนั้นต้องดู Specification ของรุ่นค่ะ

CAT Rating คืออะไร?

สำหรับ Multimeter ที่ใช้วัดระบบไฟฟ้าหลัก เรื่องความปลอดภัยสำคัญมาก

IEC 61010-2-033:2023 เป็นมาตรฐานที่กำหนดข้อกำหนดความปลอดภัยสำหรับ Hand-held Multimeter และ Meter ที่สามารถวัดแรงดันของระบบ Mains ได้ค่ะ

Multimeter อาจระบุ

CAT II
CAT III
CAT IV

พร้อม Maximum Voltage

แต่ CAT Rating ไม่ควรถูกตีความเพียงว่า “เลขมากกว่าดีกว่า” โดยแยกจากบริบท ต้องดูทั้ง Measurement Category, Rated Voltage, Test Lead และพื้นที่การใช้งานตามคู่มือและข้อกำหนดด้านความปลอดภัยค่ะ

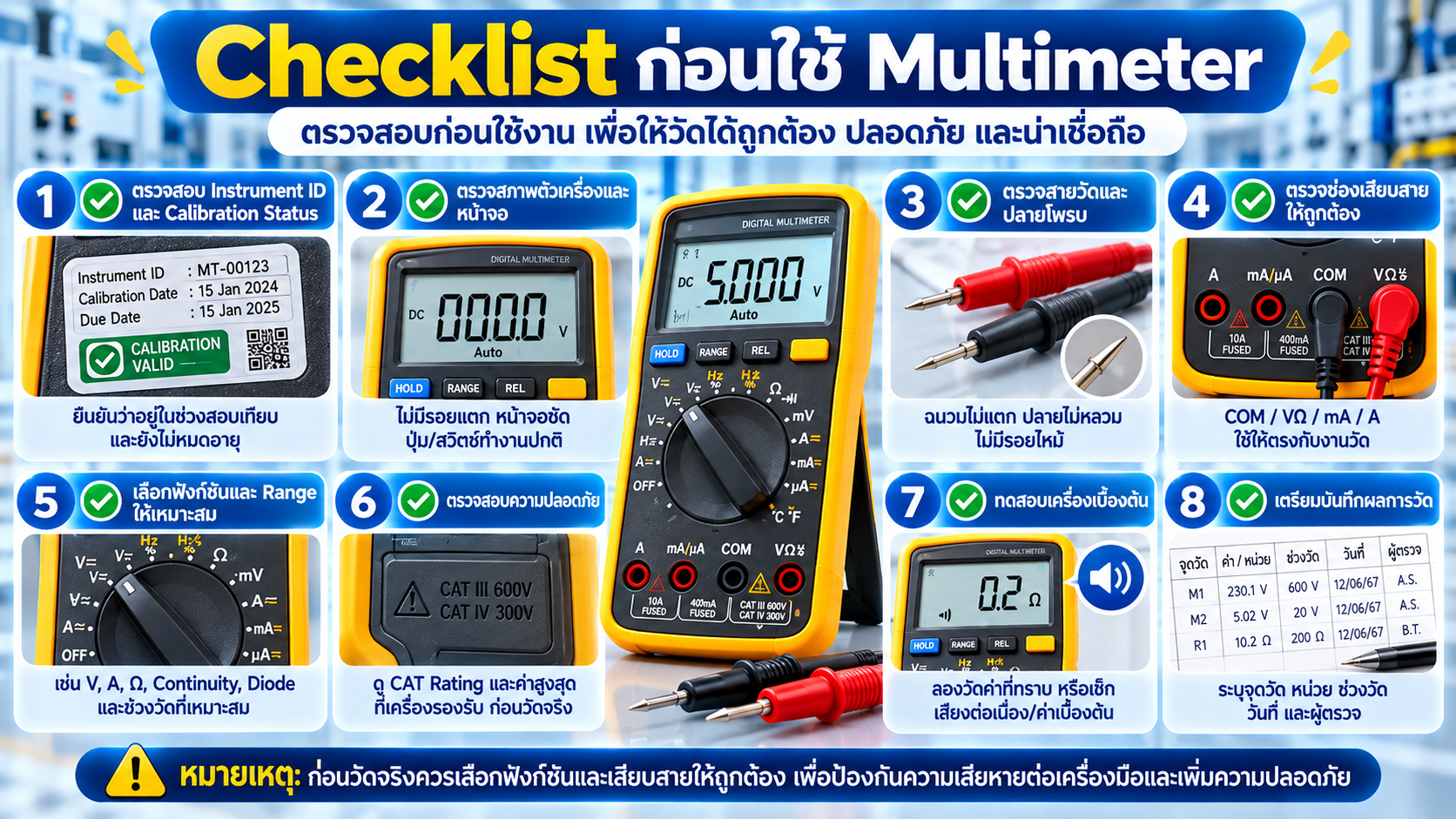

ก่อนใช้ Multimeter ต้องตรวจอะไรบ้าง?

ก่อนใช้งานควรตรวจอย่างน้อย

• • Instrument ID
  • Calibration Status
  • สภาพเครื่อง
  • Display
  • Battery
  • Test Lead
  • Probe
  • Input Terminal
  • Function ที่เลือก
  • Range
  • Maximum Input
  • Safety/CAT Rating ที่เหมาะสมกับงาน
  • Fuse ของ Current Input หากเกี่ยวข้อง
  • Datasheet/Manual ของเครื่อง

โดยเฉพาะการเสียบ Test Lead ผิด Terminal หรือเลือก Function ผิด เป็นสิ่งที่ไม่ควรมองข้ามค่ะ

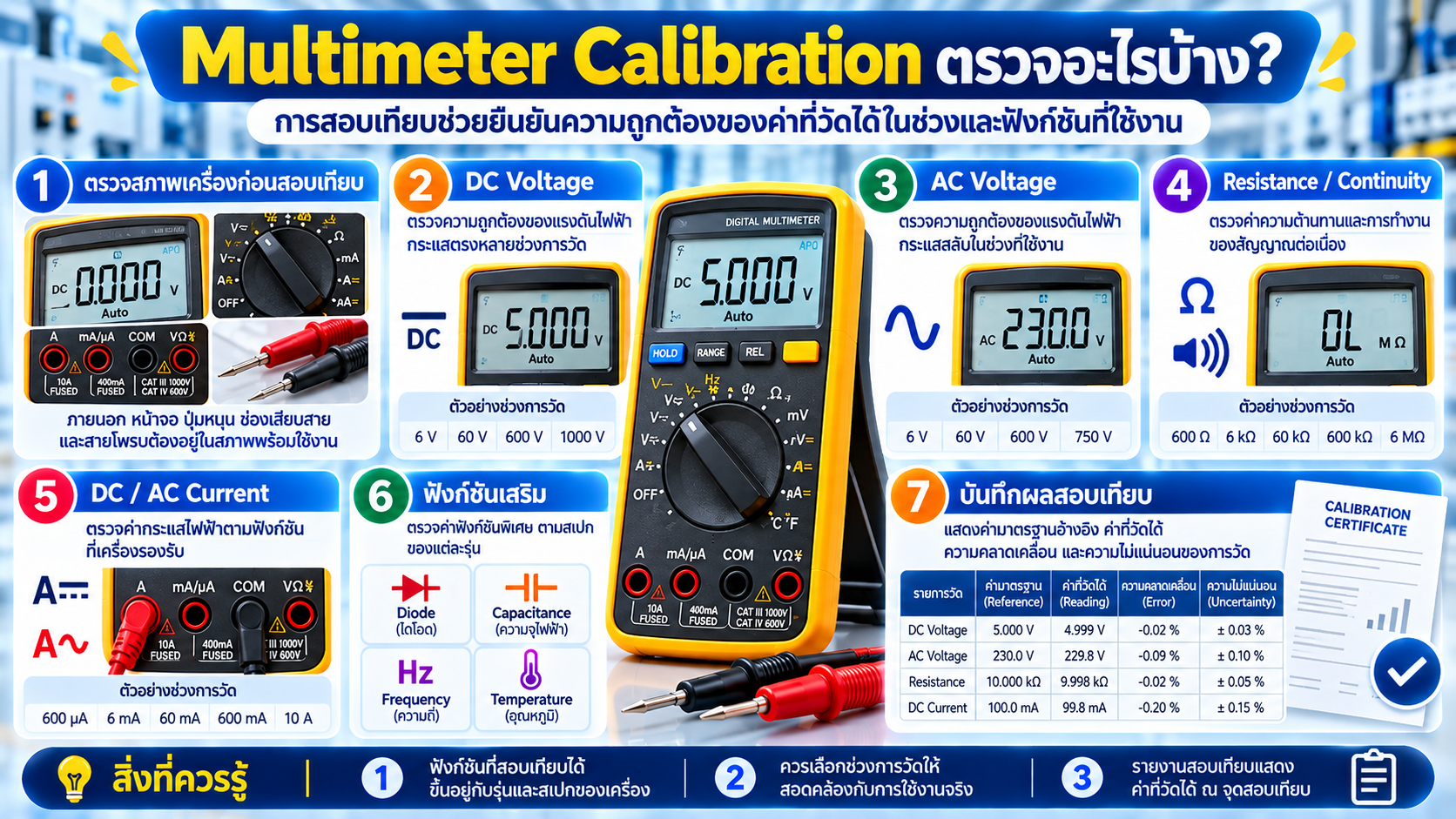

ทำไม Multimeter ต้องสอบเทียบ?

Multimeter เป็นเครื่องมือวัดหลายฟังก์ชัน และ Performance ของแต่ละ Function สามารถแตกต่างกันได้

ตัวอย่าง

DC Voltage อาจยังให้ผลดี
แต่ Resistance อาจมี Error สูงขึ้น

หรือ AC Voltage อาจมีพฤติกรรมแตกต่างตาม Frequency

การสอบเทียบช่วยเปรียบเทียบค่าที่ DMM แสดงกับ Reference Standard และทำให้ทราบ Error/Correction รวมถึง Measurement Uncertainty ตามวิธีที่ใช้

NIST มี Multifunction Calibration System ที่พัฒนาขึ้นเพื่อสอบเทียบ Digital Multimeter และ Calibrator สำหรับปริมาณหลัก เช่น Voltage, Current และ Resistance ซึ่งแสดงถึงลักษณะ Multifunction ของ DMM ในงานมาตรวิทยาค่ะ

ควรสอบเทียบ Multimeter ฟังก์ชันใดบ้าง?

ไม่จำเป็นต้องสรุปว่าทุกเครื่องต้องสอบเทียบทุก Function เหมือนกัน

ควรพิจารณาจาก

ฟังก์ชันที่ใช้งานจริง + Range ที่ใช้งาน + Requirement ของงาน + Risk

ตัวอย่าง หากองค์กรใช้ Multimeter สำหรับ

DC Voltage
AC Voltage
Resistance

เป็นหลัก ก็ควรกำหนด Scope และ Calibration Point ให้สัมพันธ์กับการใช้งานนั้น

ไม่ควรสอบเทียบเฉพาะ DC Voltage แล้วถือว่าฟังก์ชันทั้งหมดของ Multimeter ได้รับการยืนยันแล้วค่ะ

Multimeter ต้องสอบเทียบทุก 1 ปีหรือไม่?

ไม่จำเป็นต้องเป็น 1 ปีเหมือนกันทุกเครื่องค่ะ

ควรพิจารณาจาก

• • ความถี่ในการใช้งาน
  • ความสำคัญของผลการวัด
  • ประวัติ Calibration
  • Stability
  • สภาพแวดล้อม
  • Intermediate Check
  • การซ่อม
  • การตกหรือกระแทก
  • Requirement ของระบบคุณภาพ

Calibration Interval ควรถูกกำหนดจากความเสี่ยงและข้อมูลของเครื่องมือ ไม่ใช่เลือก 1 ปีเพียงเพราะเป็นช่วงที่นิยมค่ะ

สรุป

Multimeter เป็นเครื่องมือวัดทางไฟฟ้าแบบ Multifunction โดยฟังก์ชันที่พบได้ทั่วไป ได้แก่

Voltage + Current + Resistance + Continuity + Diode

และเครื่องบางรุ่นอาจเพิ่ม

Capacitance + Frequency + Duty Cycle + Temperature

แต่การเลือก Multimeter ไม่ควรดูเพียงจำนวนฟังก์ชัน

ควรดู

Range + Resolution + Counts + Accuracy + True RMS + Safety Rating + Function ที่ใช้จริง

ร่วมกัน

และหากใช้เป็นเครื่องมือควบคุมคุณภาพ ควรกำหนด Calibration Scope ให้ครอบคลุม Function และ Range ที่มีความสำคัญต่อการใช้งานจริง ค่ะ

แหล่งอ้างอิง

• IEC 61010-2-033:2023 — Safety requirements for hand-held multimeters
• NIST SP 250-46 — NIST Multifunction Calibration System
• Fluke — How to Use a Multimeter
