การวัดอุณหภูมิไม่ได้ขึ้นอยู่กับคำว่า “Thermometer” เพียงอย่างเดียว เพราะภายในเครื่องมือแต่ละรุ่นอาจใช้ Sensor คนละประเภท และ Sensor แต่ละชนิดมีหลักการทำงานและข้อจำกัดต่างกัน

ตัวอย่างที่พบได้บ่อย ได้แก่

- RTD / PRT
- Thermocouple
- Thermistor
- Semiconductor / IC Temperature Sensor
- Infrared Sensor สำหรับการวัดแบบไม่สัมผัส

ดังนั้นการเลือกเซ็นเซอร์อุณหภูมิไม่ควรพิจารณาแค่ Range หรือจำนวนทศนิยมบนหน้าจอ แต่ควรดูทั้ง

Range + Accuracy Specification + Stability + Response Time + Environment + Probe Construction + Calibration Requirement

ร่วมกันค่ะ

สารบัญบทความ

Temperature Sensor คืออะไร?

Temperature Sensor คืออุปกรณ์ที่ตรวจจับการเปลี่ยนแปลงของอุณหภูมิแล้วเปลี่ยนให้เป็นสัญญาณที่สามารถวัดหรือประมวลผลได้

สัญญาณที่เกิดขึ้นอาจเป็น

- Resistance
- Voltage
- Current
- Digital Signal
- Infrared Radiation

ขึ้นอยู่กับเทคโนโลยีของ Sensor

ดังนั้น Sensor ที่วัดอุณหภูมิได้เหมือนกัน อาจใช้หลักการแตกต่างกันโดยสิ้นเชิงค่ะ

NIST อธิบายว่า Thermistor, Platinum Resistance Thermometer และ Thermocouple ใช้ความสัมพันธ์ระหว่างอุณหภูมิกับ ความต้านทานหรือแรงดันไฟฟ้า ที่แตกต่างกันในการหาค่าอุณหภูมิ

RTD คืออะไร?

RTD — Resistance Temperature Detector

เป็น Sensor ที่ใช้การเปลี่ยนแปลงของ Electrical Resistance ของวัสดุเมื่ออุณหภูมิเปลี่ยน

วัสดุที่นิยมมากคือ Platinum

จึงพบคำว่า

PRT — Platinum Resistance Thermometer

หรือ

Pt100 / Pt1000

บ่อยในงานอุตสาหกรรมและห้องปฏิบัติการ

จุดเด่นของ RTD โดยทั่วไปคือ

- Accuracy ดี
- Repeatability ดี
- Stability ระยะยาวดี
- ความสัมพันธ์ Resistance–Temperature ค่อนข้างสม่ำเสมอ

NIST ระบุว่า RTD ถูกเลือกใช้ในงานวัดอุณหภูมิที่ต้องการความเสถียรและความถูกต้องสูง แต่ RTD ต้องใช้ Excitation Current และอาจมีผลจาก Self-heating ได้ค่ะ

Pt100 คืออะไร?

คำว่า Pt100 สามารถแยกได้ว่า

Pt = Platinum
100 = Nominal Resistance 100 Ω ที่ 0 °C

ส่วน

Pt1000

มี Nominal Resistance 1000 Ω ที่ 0 °C

ไม่ได้หมายความว่า Pt1000 “แม่นกว่า” Pt100 โดยอัตโนมัติ

เพราะ Accuracy ยังขึ้นกับ

- Sensor Class
- Construction
- Wiring
- Readout
- Calibration
- Temperature Range
- Installation

ค่ะ

RTD แบบ 2-Wire, 3-Wire และ 4-Wire ต่างกันอย่างไร?

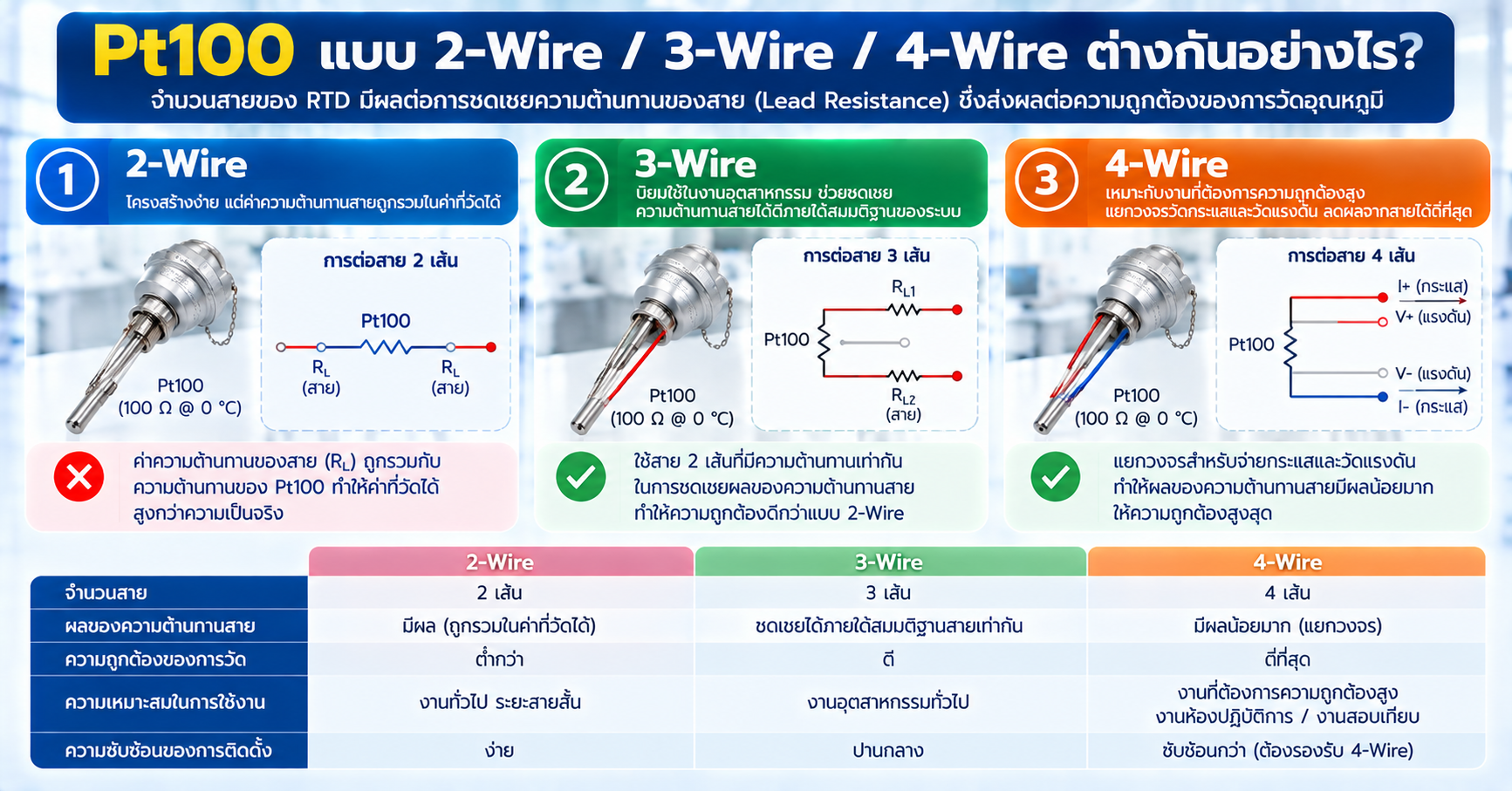

Pt100 แบบ 2 Wire 3 Wire และ 4 Wire ต่างกันอย่างไร และผลของ Lead Resistance ต่อการวัดอุณหภูมิ — จำนวนสายของ RTD มีผลต่อวิธีจัดการ Lead Resistance โดยระบบ 4-Wire เหมาะกับงานที่ต้องลดผลจากความต้านทานสายอย่างมีประสิทธิภาพ

จุดสำคัญของ RTD คือการวัด Resistance ดังนั้น Resistance ของสายต่อ สามารถมีผลต่อผลการวัด

2-Wire
โครงสร้างง่าย แต่ Lead Resistance สามารถรวมเข้าไปในค่าที่วัดได้

3-Wire
ใช้วิธีชดเชยผลจาก Lead Resistance ภายใต้สมมติฐานของระบบ

จึงพบได้มากในงานอุตสาหกรรม

4-Wire
ช่วยแยกผลของ Lead Resistance ได้ดีกว่า จึงเหมาะกับงานที่ต้องการความถูกต้องสูง

แต่ต้องใช้งานร่วมกับ Readout ที่รองรับค่ะ

Thermocouple คืออะไร?

Thermocouple ใช้โลหะต่างชนิดสองชนิดเชื่อมต่อกัน

เมื่อมีความแตกต่างของอุณหภูมิ จะเกิดแรงดันไฟฟ้าขนาดเล็กจาก Thermoelectric Effect / Seebeck Effect

จากนั้นเครื่องอ่านจะใช้ความสัมพันธ์ระหว่างแรงดันกับอุณหภูมิในการคำนวณค่า

NIST ระบุว่า Thermocouple ให้แรงดันที่สัมพันธ์กับความแตกต่างของอุณหภูมิ และต้องมี Reference Junction ที่ทราบอุณหภูมิหรือมีระบบชดเชย Cold Junction ค่ะ

จุดเด่นที่พบทั่วไปคือ

- Range กว้าง
- ทนทาน
- Sensor ทำให้มีขนาดเล็กได้
- Response เร็วได้
- ราคาค่อนข้างเหมาะสม

แต่โดยทั่วไป Stability และ Accuracy ของ Thermocouple อาจด้อยกว่า RTD ในงาน Precision บางประเภทค่ะ

Thermocouple Type K, J, T, R, S ต่างกันอย่างไร?

ตัวอักษรไม่ได้เป็นเพียงชื่อรุ่น แต่หมายถึง คู่โลหะและ Reference Function ที่แตกต่างกัน

ตัวอย่างเช่น

Type K
นิยมมากในงานอุตสาหกรรม และมีช่วงใช้งานกว้าง

Type T
มักพบในงานอุณหภูมิต่ำและงานที่ต้องการความเสถียรในช่วงที่เหมาะสม

Type J
ใช้คู่โลหะต่างจาก K และมีช่วงการใช้งานของตัวเอง

Type R / S
ใช้วัสดุกลุ่ม Platinum/Rhodium และใช้กับงานอุณหภูมิสูงบางประเภท

NIST แสดงให้เห็นว่า Thermocouple แต่ละ Type มีองค์ประกอบโลหะและ Reference Function Range ต่างกันอย่างชัดเจนค่ะ

ดังนั้น

ห้ามตั้งเครื่องเป็น Type K แล้วต่อ Probe Type T

เพราะความสัมพันธ์ mV–Temperature ไม่เหมือนกันค่ะ

Thermistor คืออะไร?

Thermistor = Thermal Resistor

เป็น Temperature Sensor ที่อาศัยการเปลี่ยนแปลง Resistance ของวัสดุ Semiconductor เมื่ออุณหภูมิเปลี่ยน

โดยทั่วไป Thermistor มี Sensitivity สูง

NIST ระบุว่า Thermistor สามารถมีความไวสูงกว่า PRT อย่างมากในช่วงอุณหภูมิที่เหมาะสม แต่มีลักษณะ Non-linear และช่วงอุณหภูมิใช้งานมักจำกัดกว่า RTD หรือ Thermocouple ค่ะ

จึงเหมาะกับงาน เช่น

- อุปกรณ์อิเล็กทรอนิกส์
- Medical Device
- Temperature Control
- Environmental Monitoring
- งานช่วงอุณหภูมิไม่กว้างมาก

NTC กับ PTC ต่างกันอย่างไร?

Thermistor แบ่งได้หลัก ๆ เป็น

NTC — Negative Temperature Coefficient
เมื่ออุณหภูมิสูงขึ้น
Resistance ลดลง

เป็นประเภทที่พบได้บ่อยสำหรับการวัด Temperature

PTC — Positive Temperature Coefficient
เมื่ออุณหภูมิสูงขึ้น
Resistance เพิ่มขึ้น

มักพบในงาน Control หรือ Protection บางประเภท

NIST ระบุว่า Thermistor เชิงพาณิชย์ส่วนใหญ่เป็น NTC ส่วน PTC มักใช้ในงานเฉพาะ เช่น Control และ Safety Device ค่ะ

Semiconductor / IC Temperature Sensor คืออะไร?

เป็น Sensor ที่ใช้คุณสมบัติทางไฟฟ้าของ Semiconductor ในการวัดอุณหภูมิ

Output อาจเป็น

- Analog Voltage
- Analog Current
- Digital Signal

ข้อดีคือ

- ใช้งานร่วมกับวงจรอิเล็กทรอนิกส์ได้ง่าย
- ขนาดเล็ก
- มีรุ่นราคาประหยัด
- บางรุ่นให้ Digital Output โดยตรง

แต่ Temperature Range มักไม่กว้างเท่า Thermocouple และข้อกำหนดแตกต่างกันอย่างมากตาม IC แต่ละรุ่น

ดังนั้นควรตรวจ Datasheet ของ Sensor จริงค่ะ

Infrared Temperature Sensor คืออะไร?

Infrared Sensor แตกต่างจากสามประเภทแรก เพราะสามารถวัด อุณหภูมิพื้นผิวแบบไม่สัมผัส

โดยตรวจจับพลังงานรังสีอินฟราเรดที่พื้นผิวปล่อยออกมา

จุดเด่นคือ

- ไม่ต้องสัมผัสชิ้นงาน
- เหมาะกับชิ้นงานเคลื่อนที่
- เหมาะกับพื้นผิวที่ร้อนหรือเข้าถึงยาก
- Response เร็วได้

แต่ผลการวัดอาจได้รับอิทธิพลจาก

Emissivity + Distance-to-Spot Ratio + Field of View + Surface Condition + Reflection

ดังนั้น Infrared Thermometer ไม่สามารถนำไปใช้แทน Contact Sensor ทุกกรณีได้

OMEGA ระบุว่าการวัด Infrared มีข้อดีด้าน Non-contact แต่ความถูกต้องได้รับผลจากคุณสมบัติการแผ่รังสีของพื้นผิวหรือ Emissivity ค่ะ

RTD vs Thermocouple vs Thermistor ต่างกันอย่างไร?

คุณสมบัติ

หลักการ

Signal

Range

Stability

Sensitivity

Linearity

Response

Ruggedness

Reference Junction

Self-heating

RTD

Resistance ของโลหะ

กว้าง

ดี

ค่อนข้างดี

ขึ้นกับ Probe

ขึ้นกับโครงสร้าง

ไม่ต้องใช้

มีได้

Thermocouple

Thermoelectric Voltage

กว้างมาก

ขึ้นกับ Type/สภาพใช้งาน

ค่อนข้างต่ำกว่า

Non-linear

ทำให้เร็วได้มาก

โดยทั่วไปดี

ต้องพิจารณา

ไม่ใช่ลักษณะหลักแบบ Resistance Sensor

Thermistor

Resistance ของ Semiconductor

มักจำกัดกว่า

ดีในช่วงเหมาะสม

สูงมาก

Non-linear มาก

ทำให้เร็วได้

ขึ้นกับ Package

ไม่ต้องใช้

มีได้

NIST ระบุว่าเซ็นเซอร์ทั้งสามชนิดมีความแตกต่างอย่างมากด้าน Accuracy, Cost, Size และการใช้งาน และไม่มี Sensor ชนิดเดียวที่ดีที่สุดสำหรับทุกสถานการณ์ค่ะ

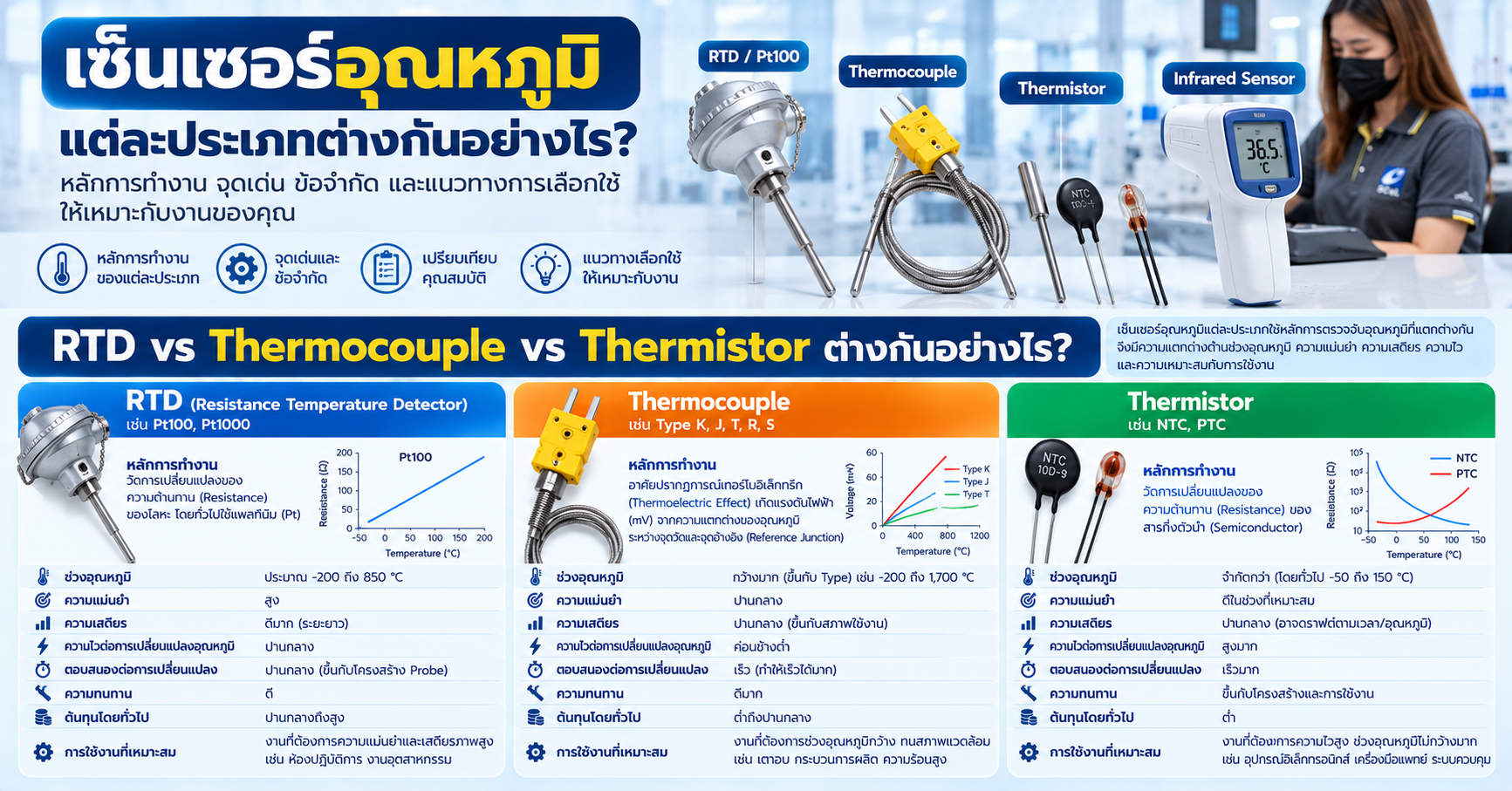

เปรียบเทียบ RTD Thermocouple และ Thermistor ด้านหลักการ Range Stability Sensitivity และ Response Time — RTD, Thermocouple และ Thermistor ต่างใช้หลักการตรวจจับอุณหภูมิคนละแบบ จึงเหมาะกับงานและช่วงอุณหภูมิที่แตกต่างกัน

Sensor ที่ Range กว้างกว่า หมายถึงดีกว่าหรือไม่?

ไม่ค่ะ

สมมติ

Sensor A วัดได้ -200 ถึง 1200 °C
Sensor B วัดได้ -50 ถึง 150 °C

หากงานจริงอยู่ที่

20–30 °C

Sensor B อาจเหมาะสมกว่า หากมี Accuracy, Stability และ Uncertainty ที่เหมาะกับ Requirement มากกว่า

ดังนั้น

Range กว้าง ≠ เหมาะกับงานมากกว่าโดยอัตโนมัติ

Response Time สำคัญอย่างไร?

Response Time คือความเร็วที่ Sensor ตอบสนองต่อการเปลี่ยนแปลงของอุณหภูมิ

Response ไม่ได้ขึ้นอยู่กับ Sensor Element เพียงอย่างเดียว

แต่ยังขึ้นกับ

- Probe Diameter
- Sheath
- Material
- Medium
- Flow
- Immersion Depth
- Contact
- Thermal Mass

Sensor ขนาดเล็กอาจตอบสนองเร็ว แต่บางครั้งแลกกับความแข็งแรงหรือข้อจำกัดอื่น

จึงควรเลือกตามลักษณะงานค่ะ

Probe Construction มีผลต่อการวัดหรือไม่?

มีผลมากค่ะ

Sensor Element เดียวกัน หากบรรจุใน Probe ต่างรูปแบบ ก็อาจมี Response Time และ Heat Transfer ต่างกัน

ตัวอย่าง

- Surface Probe
- Immersion Probe
- Air Probe
- Penetration Probe
- Flexible Probe

ไม่ควรใช้ Probe ทุกแบบแทนกันโดยไม่พิจารณาการถ่ายเทความร้อนค่ะ

Immersion Depth มีผลอย่างไร?

หากจุ่ม Probe ตื้นเกินไป

Heat Conduction ผ่าน Stem อาจทำให้เกิด Stem Conduction Error ได้

โดยเฉพาะเมื่ออุณหภูมิของสิ่งที่วัดแตกต่างจากอุณหภูมิแวดล้อมมาก

จึงควร

- จุ่มให้เพียงพอ
- รอ Stability
- ปฏิบัติตามคู่มือและ Calibration Method

ค่ะ

Self-heating คืออะไร?

RTD และ Thermistor ต้องใช้กระแสไฟเพื่อวัด Resistance

กระแสไฟนั้นสามารถสร้างความร้อนเล็กน้อยใน Sensor เอง

เรียกว่า

Self-heating

หากกระแสมากเกินหรือ Heat Dissipation ต่ำ อุณหภูมิของ Sensor อาจสูงกว่าสิ่งที่ต้องการวัด

NIST ระบุ Self-heating เป็นหนึ่งในข้อจำกัดของ Thermistor และ RTD/Resistance Sensor ค่ะ

ทำไม Temperature Sensor ต้องสอบเทียบ?

เพราะ Sensor สามารถเกิด

- Drift
- Aging
- Mechanical Stress
- Oxidation
- Contamination
- Insulation Degradation
- Thermal Cycling Effect

เมื่อเวลาผ่านไป

การสอบเทียบช่วยเปรียบเทียบ

Temperature ที่ Sensor/System แสดง

กับ

Reference Temperature

ภายใต้เงื่อนไขที่กำหนด

จากนั้นสามารถรายงาน

- Reading
- Error/Correction
- Measurement Uncertainty

เพื่อให้ผู้ใช้งานประเมินความเหมาะสมกับงานค่ะ

Sensor กับ Display ต้องสอบเทียบแยกกันหรือไม่?

ขึ้นอยู่กับระบบค่ะ

สามารถพบได้หลายกรณี เช่น

Sensor อย่างเดียว
→ ตรวจ Characteristic ของ Probe

Readout อย่างเดียว
→ จำลอง Resistance หรือ Voltage แล้วตรวจ Electronics

Sensor + Readout เป็น System
→ สอบเทียบทั้งชุดที่ใช้งานจริง

ในหลายงาน การสอบเทียบ ทั้ง System มีประโยชน์ เพราะรวมผลของ

Sensor + Cable + Connector + Readout + Conversion

ไว้ด้วย

แต่ Scope ต้องสอดคล้องกับ Requirement และวิธีสอบเทียบค่ะ

เลือก Temperature Sensor อย่างไรให้เหมาะกับงาน?

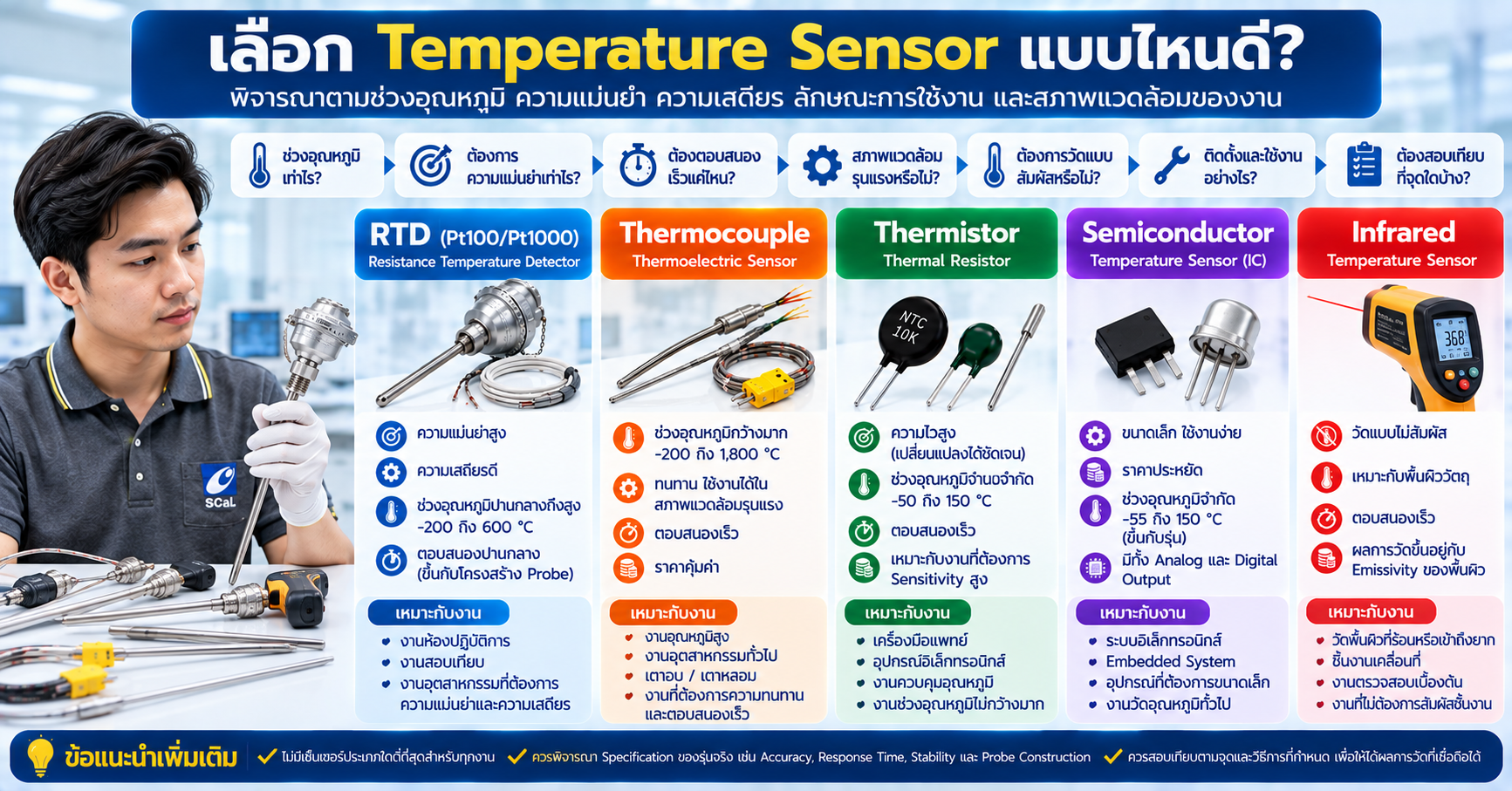

แนวทางเลือก Temperature Sensor ระหว่าง RTD Thermocouple Thermistor และ Infrared ตาม Range Accuracy และลักษณะงาน — การเลือก Sensor ควรพิจารณาทั้งช่วงอุณหภูมิ Accuracy, Stability, Response Time และลักษณะการติดตั้ง ไม่ควรเลือกจาก Range เพียงอย่างเดียว

ก่อนเลือกควรถามอย่างน้อย

1. ช่วงอุณหภูมิเท่าไร?

2. ต้องการ Accuracy เท่าไร?

3. ต้องตอบสนองเร็วแค่ไหน?

4. Sensor ต้องสัมผัสวัตถุหรือไม่?

5. สภาพแวดล้อมรุนแรงหรือไม่?

6. ต้องการ Stability ระยะยาวแค่ไหน?

7. ใช้กับ Meter/Controller แบบใด?

8. ต้องสอบเทียบที่จุดใดบ้าง?

จึงไม่ควรเลือกเพียงเพราะ

“Thermocouple ทนอุณหภูมิสูงกว่า”

หรือ

“RTD แม่นกว่า”

เพราะ Sensor ที่ดีที่สุดคือ Sensor ที่ เหมาะกับ Requirement ของงานจริง ค่ะ

สรุป

Temperature Sensor แต่ละประเภทมีจุดเด่นต่างกัน

RTD / Pt100
เด่นด้าน Stability, Repeatability และเหมาะกับงาน Precision

Thermocouple
เด่นด้าน Range กว้าง ความทนทาน และตอบสนองเร็วได้

Thermistor
เด่นด้าน Sensitivity สูงในช่วงอุณหภูมิที่เหมาะสม

Semiconductor Sensor
เหมาะกับระบบ Electronic และ Embedded System

Infrared Sensor
เหมาะกับการวัดพื้นผิวแบบ Non-contact

จึงไม่มี Sensor ประเภทใดดีที่สุดทุกด้าน

ควรเลือกจาก

Range + Accuracy + Stability + Response Time + Environment + Installation + Calibration Requirement
