Pressure Gauge คืออะไร? เลือกช่วงวัดอย่างไร และทำไมต้องสอบเทียบ

Pressure Gauge หรือเกจวัดความดัน เป็นเครื่องมือที่พบได้บ่อยในโรงงานอุตสาหกรรม ระบบลม ระบบไฮดรอลิก เครื่องจักร ระบบน้ำ และกระบวนการผลิตต่าง ๆ

แม้หน้าตาจะดูเป็นเครื่องมือที่อ่านค่าได้ง่าย แต่การเลือก Pressure Gauge ให้เหมาะสมไม่ได้ดูเพียงว่า “ต้องการวัดกี่ bar” เท่านั้น

ยังต้องพิจารณาทั้ง ช่วงการวัด (Range), Accuracy Class, ชนิดของความดัน, สภาพการใช้งาน และความเหมาะสมกับกระบวนการ

หากเลือกผิด แม้เข็มหรือหน้าจอจะแสดงค่าออกมา ก็ไม่ได้หมายความว่าค่านั้นเหมาะสมสำหรับนำไปใช้ตัดสินใจในกระบวนการค่ะ

Pressure Gauge คืออะไร?

Pressure Gauge คือเครื่องมือที่ใช้แสดงค่าความดันของก๊าซหรือของเหลวภายในระบบ
ตัวอย่างเช่น

• ระบบลมอัด
• ปั๊มน้ำ
• ระบบไฮดรอลิก
• ถังแรงดัน
• เครื่องจักร
• ระบบกระบวนการผลิต

ค่าความดันอาจแสดงเป็นหน่วยต่าง ๆ เช่น

Pa, kPa, MPa, bar, psi หรือ kgf/cm²

ดังนั้นก่อนใช้งานควรตรวจสอบทั้ง หน่วย และ ชนิดของความดัน ให้ตรงกับงาน

NIST มีระบบมาตรฐานและบริการสอบเทียบความดันครอบคลุมตั้งแต่สุญญากาศระดับต่ำมากไปจนถึงความดันสูง และใช้มาตรฐานอย่าง piston gauge ในการถ่ายทอดค่าความดันไปยังเครื่องมือระดับรองลงมา

Gauge Pressure, Absolute Pressure และ Vacuum ต่างกันอย่างไร?

เรื่องนี้สำคัญมาก เพราะตัวเลขเดียวกันอาจมีความหมายไม่เหมือนกัน

Gauge Pressure คือความดันที่อ้างอิงกับความดันบรรยากาศ โดย Pressure Gauge ที่ใช้ในโรงงานทั่วไปจำนวนมากเป็นชนิดนี้

Absolute Pressure คือความดันที่อ้างอิงกับสุญญากาศสมบูรณ์

ส่วน Vacuum ใช้อธิบายความดันที่ต่ำกว่าความดันบรรยากาศในบริบทของระบบที่เกี่ยวข้อง

ดังนั้นเวลาส่งเครื่องมือสอบเทียบ ควรระบุให้ชัดว่าเครื่องมือเป็น Gauge / Absolute / Vacuum / Compound เพราะมีผลต่อวิธีและมาตรฐานที่ใช้ในการสอบเทียบค่ะ

Range ของ Pressure Gauge คืออะไร?

Range คือช่วงค่าที่เครื่องมือสามารถแสดงหรือใช้งานได้ตามที่กำหนด

ตัวอย่าง:

0–10 bar

หมายความว่าเกจมีช่วงการแสดงผลตั้งแต่ 0 ถึง 10 bar

แต่การเลือกเกจไม่ควรคิดเพียงว่า

ระบบทำงานที่ 8 bar ดังนั้นซื้อเกจ 0–10 bar ก็พอ

เพราะควรพิจารณาด้วยว่าความดันมีการแกว่ง กระชาก หรือเกิด Overpressure หรือไม่ รวมถึงคำแนะนำของผู้ผลิตและมาตรฐานที่เกี่ยวข้องกับเครื่องมือนั้น

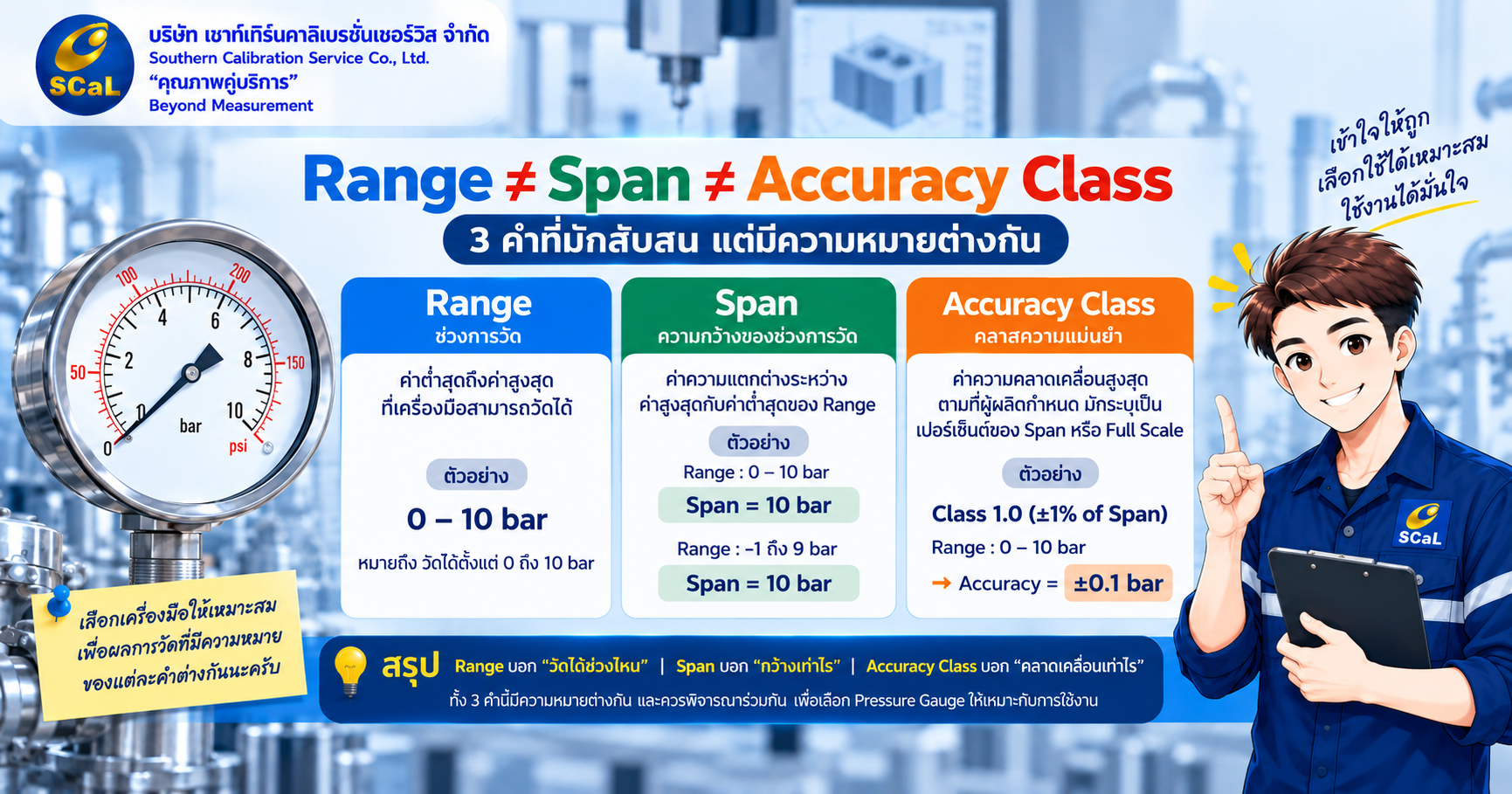

Range กับ Span ต่างกันอย่างไร?

สองคำนี้มักถูกใช้สลับกัน

ถ้า Pressure Gauge มี Range

0–10 bar

Span คือ

10 bar

แต่ถ้า Range เป็น

−1 ถึง 9 bar

Span คือ

10 bar

ดังนั้น:

Range = ขอบเขตค่าต่ำสุดถึงค่าสูงสุด
Span = ความแตกต่างระหว่างค่าบนกับค่าล่างของ Range

เรื่องนี้มีความสำคัญ เพราะ Specification ของเครื่องมือบางรุ่นระบุ Error หรือ Accuracy เป็นเปอร์เซ็นต์ของ Span หรือ Full Scale

Accuracy Class คืออะไร?

Pressure Gauge แบบหน้าปัดมักมีการระบุ Accuracy Class

ตัวอย่างเช่น Class 1.0

สำหรับผลิตภัณฑ์ Pressure Gauge บางรุ่นที่อ้างอิง EN 837-1 ผู้ผลิตระบุ Accuracy Class 1.0 และบาง Specification ใช้ค่าคลาดเคลื่อนเป็นเปอร์เซ็นต์ของ measuring span

สิ่งสำคัญคือ อย่าเห็นเลข Class แล้วนำไปตีความกับเครื่องมือทุกยี่ห้อหรือทุกมาตรฐานเหมือนกัน

ควรเปิด Datasheet ของรุ่นที่ใช้งานจริง และดูว่า:

• อ้างอิงมาตรฐานใด
• คิดจาก Full Scale หรือ Span หรือไม่
• Reference Condition คืออะไร
• มี Temperature Effect หรือไม่

เพราะ Specification อาจมีเงื่อนไขประกอบค่ะ

ตัวอย่าง Class 1.0 แบบเข้าใจง่าย

สมมติ Pressure Gauge:

Range = 0–10 bar

และ Specification ของรุ่นนั้นกำหนดความคลาดเคลื่อน ±1% ของ Span

Span = 10 bar

ดังนั้นค่าตาม Specification จะเท่ากับ:

±0.1 bar

จุดที่หลายคนพลาดคือคิดว่า ±1% หมายถึง ±1% ของค่าที่อ่านทุกจุดเสมอ ซึ่งไม่จำเป็นต้องเป็นเช่นนั้น ต้องดูนิยามใน Specification ของผู้ผลิตก่อนค่ะ

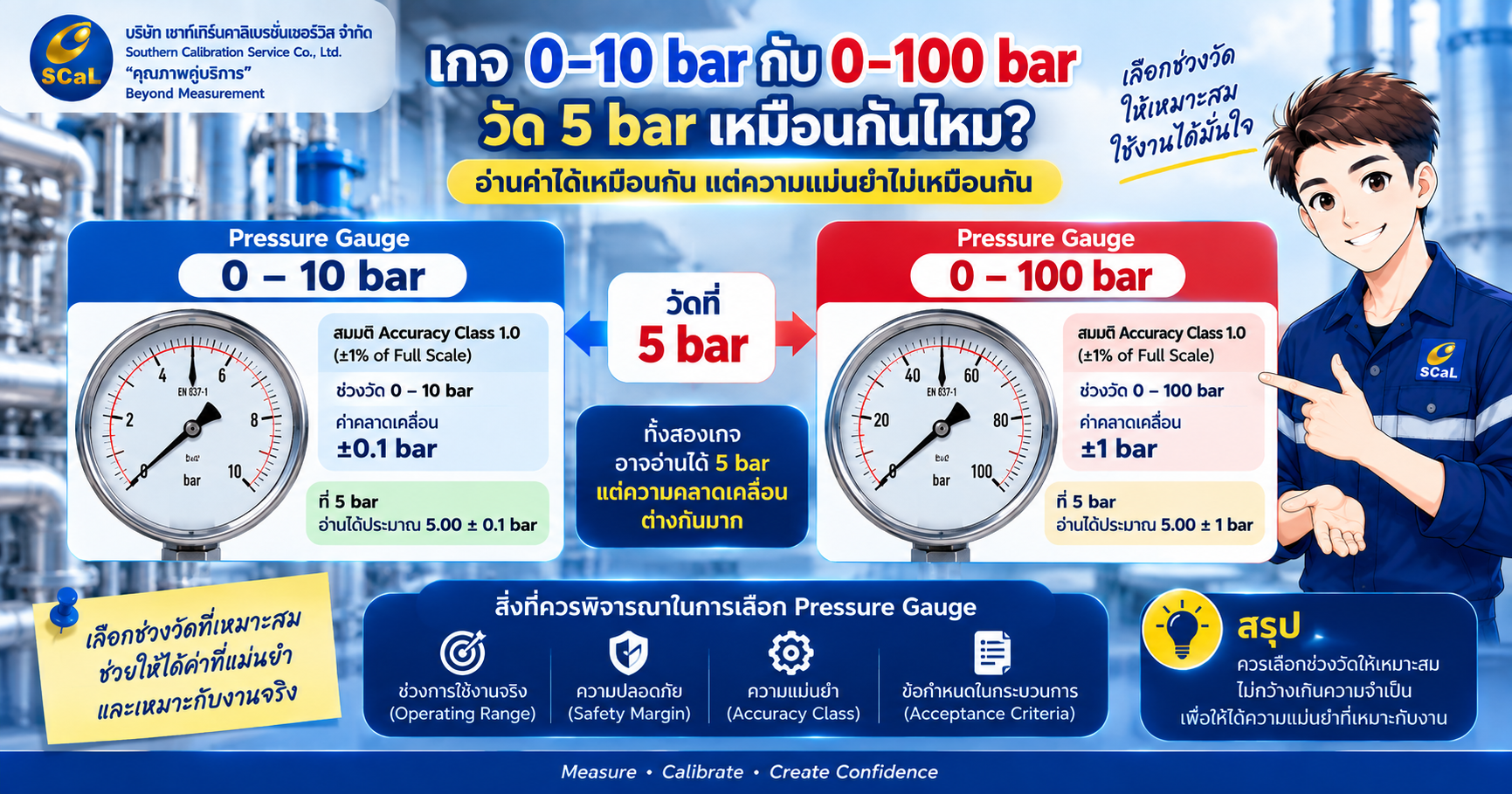

เกจ 0–10 bar กับ 0–100 bar วัด 5 bar เหมือนกันไหม?

ทั้งสองตัวอาจอ่าน 5 bar ได้

แต่ไม่ได้หมายความว่าจะให้สมรรถนะเหมือนกัน

สมมติทั้งสองเป็น ±1% ของ Full Scale:

Pressure Gauge 0–10 bar
→ ±0.1 bar

Pressure Gauge 0–100 bar
→ ±1 bar

นี่แสดงให้เห็นว่าการเลือก Range กว้างเกินความจำเป็นอาจทำให้สมรรถนะด้านความคลาดเคลื่อนไม่เหมาะกับกระบวนการ แม้ว่าค่าที่ต้องการวัดจะอยู่ในช่วงของเครื่องก็ตาม

ดังนั้นควรเลือก Range จากทั้ง การใช้งานจริง + Safety Margin + Specification + Acceptance Criteria ค่ะ

Analog กับ Digital Pressure Gauge ต่างกันอย่างไร?

Analog Pressure Gauge ใช้เข็มและหน้าปัด ทำให้ต้องระวังเรื่องการอ่านสเกลและมุมมอง

สำหรับเกจบางชนิด มี Mirror Band เพื่อช่วยลด Parallax Error หรือความผิดพลาดจากการมองเข็มไม่ตั้งฉากกับหน้าปัด Fluke

ส่วน Digital Pressure Gauge แสดงค่าเป็นตัวเลข จึงลดปัญหาการอ่านตำแหน่งเข็ม แต่ยังมีปัจจัยอื่นที่ต้องพิจารณา เช่น Resolution, Specification, Stability และแหล่งพลังงาน

ดังนั้น:

Digital ไม่ได้แปลว่า Accurate กว่า Analog โดยอัตโนมัติ

ต้องดู Specification ของเครื่องมือแต่ละรุ่นค่ะ

ทำไม Pressure Gauge ต้องสอบเทียบ?

Pressure Gauge อาจเปลี่ยนแปลงจากการใช้งาน เช่น

• ใช้งานต่อเนื่อง
• Pressure Cycling
• Overpressure
• การสั่นสะเทือน
• อุณหภูมิ
• การกระแทก
• การเสื่อมของกลไก
• การเคลื่อนย้าย

การสอบเทียบช่วยเปรียบเทียบค่าของ Pressure Gauge กับมาตรฐานอ้างอิง เพื่อให้ทราบว่าเครื่องมือแสดงค่าแตกต่างจากค่าอ้างอิงเท่าไร

NIST ใช้ piston gauges และมาตรฐานความดันระดับสูงสำหรับการสอบเทียบ pressure sensing devices และ pressure transducers ซึ่งเป็นตัวอย่างของการสร้างสายโซ่การสอบกลับของการวัดความดัน

Pressure Gauge สอบเทียบอย่างไร?

หลักการโดยรวมคือสร้างความดันที่กำหนด แล้วเปรียบเทียบค่าจาก

Reference Standard

กับ

Pressure Gauge ที่นำมาสอบเทียบ

ตัวอย่าง:

Reference = 5.000 bar
Pressure Gauge = 5.08 bar

ดังนั้น Error ในตัวอย่างนี้คือ

+0.08 bar

ในงานสอบเทียบแบบ Bench การเลือกจุดสอบเทียบควรกระจายอย่างเหมาะสมตลอดช่วงการสอบเทียบ และมีการควบคุมปัจจัยของระบบสร้างความดัน เช่น การไล่ฟองในระบบ Hydraulic ตามความเหมาะสมของวิธีที่ใช้

ทำไมบางครั้งต้องวัดขาขึ้นและขาลง?

Pressure Gauge แบบกลไกอาจมีผลจาก Hysteresis

จึงอาจต้องตรวจค่าขณะ:

เพิ่มความดัน (Increasing Pressure)

และ

ลดความดัน (Decreasing Pressure)

สมมติที่จุดเดียวกัน 5 bar:

ขาขึ้นอ่าน = 5.02 bar
ขาลงอ่าน = 4.96 bar

ค่าที่ต่างกันให้ข้อมูลเกี่ยวกับพฤติกรรมของเครื่องมือ ซึ่งอาจมีความสำคัญต่อการประเมินสมรรถนะค่ะ

Temperature มีผลต่อ Pressure Gauge หรือไม่?

มีได้ค่ะ

Specification ของ Pressure Gauge บางรุ่นระบุ Reference Temperature และ Temperature Error ไว้อย่างชัดเจน ตัวอย่างข้อมูลจาก WIKA ระบุเงื่อนไขอ้างอิงที่ 20 °C และกำหนดผลกระทบเมื่ออุณหภูมิของระบบวัดต่างจาก Reference Condition WIKA Group

จึงไม่ควรเปรียบเทียบผลการใช้งานภายใต้สภาพแวดล้อมต่างกันโดยไม่ดูข้อกำหนดของเครื่องมือ

สอบเทียบแล้ว “ผ่าน” หรือไม่ ดูจากอะไร?

Calibration Certificate ให้ข้อมูลผลการสอบเทียบ

แต่คำว่า ผ่านหรือไม่ผ่าน ต้องมีเกณฑ์ที่จะนำมาเปรียบเทียบ

เช่น:

Acceptance Criteria = ±0.10 bar

ผลสอบเทียบ:

Error = +0.06 bar

จากนั้นต้องพิจารณาตาม Decision Rule ที่องค์กรหรือห้องปฏิบัติการกำหนด หากต้องออก Statement of Conformity

ดังนั้น Calibration ≠ การตัดสิน Pass/Fail โดยอัตโนมัติ

ส่วนนี้สามารถ Internal Link ไปยังบทความ “Acceptance Criteria คืออะไร?” ของ SCaL ได้โดยตรงค่ะ

Pressure Gauge ต้องสอบเทียบทุก 1 ปีหรือไม่?

ไม่จำเป็นว่าทุกเครื่องต้องเป็น 1 ปีเหมือนกัน

Calibration Interval ควรพิจารณาจาก:

• ความถี่ในการใช้งาน
• ความสำคัญของเครื่องมือต่อกระบวนการ
• ประวัติ Calibration
• Drift
• สภาพแวดล้อม
• ความเสี่ยง
• ข้อกำหนดลูกค้า
• ผู้ผลิต
• กฎหมายหรือมาตรฐานที่เกี่ยวข้อง

จึงสามารถ Internal Link ไปบทความ “ต้องสอบเทียบเครื่องมือวัดทุก 1 ปีจริงหรือ?” ได้อีกหนึ่งจุดค่ะ

สรุป

ก่อนเลือกหรือประเมิน Pressure Gauge อย่าดูเพียงว่าเครื่องมืออ่านได้กี่ bar

ควรพิจารณาร่วมกันทั้ง:

Pressure Type + Range + Span + Accuracy Class + Resolution + Environment + Acceptance Criteria

และใช้ข้อมูล Calibration เพื่อประเมินว่าเครื่องมือยังเหมาะกับการใช้งานหรือไม่

จำง่าย ๆ:

Range บอกว่าวัดได้ช่วงไหน
Accuracy Specification บอกสมรรถนะตามเงื่อนไขที่กำหนด
Calibration บอกว่าเครื่องมือจริง ณ วันที่สอบเทียบ แสดงแตกต่างจากมาตรฐานอย่างไร

เอกสารอ้างอิง

– NIST — Pressure/Vacuum Calibrations และ Piston Gauges and Pressure Transducers NIST- WIKA — Pressure Gauge Accuracy Specifications / EN 837-1 WIKA Group
– Fluke — Pressure Calibration Resources และ Bench Pressure Calibration
