การเลือก Range ของ Pressure Gauge เลือกอย่างไรให้เหมาะกับงาน?

Pressure Gauge ที่เลือก Range ไม่เหมาะสมอาจยังแสดงค่าได้ แต่ไม่ได้หมายความว่าจะเหมาะกับการใช้งานจริง

ตัวอย่างเช่น กระบวนการทำงานปกติประมาณ 5 bar

การเลือก Gauge

0–6 bar

อาจทำให้ Working Pressure อยู่ใกล้ปลายสเกลมาก และมีพื้นที่รองรับ Pressure Spike น้อย

แต่ถ้าเลือก

0–100 bar

แม้จะวัด 5 bar ได้ แต่ช่วงที่ใช้งานจริงอยู่เพียงส่วนเล็กมากของหน้าปัด ทำให้การอ่านและความเหมาะสมด้าน Resolution/Accuracy อาจไม่ดีเท่าที่ควร

ดังนั้นหลักสำคัญคือ

Range ที่กว้างที่สุด ไม่ได้หมายความว่าเหมาะที่สุด และ Range ที่แคบที่สุดก็ไม่ได้หมายความว่าแม่นที่สุดเสมอไป

WIKA แนะนำโดยทั่วไปให้เลือก Gauge โดยให้ Operating Pressure อยู่บริเวณช่วงกลางของสเกล และเอกสาร Technical Information ระบุว่าช่วงที่เหมาะสมคือประมาณ middle third ของ Scale Range ขณะที่คำแนะนำสำหรับ Bourdon-tube gauge ทั่วไปมักเผื่อ Working Pressure ไม่ให้สูงเกินประมาณ 3/4 ของ Full Scale ในโหลดคงที่ และประมาณ 2/3 ในกรณีมี Pressure Fluctuation ทั้งนี้ต้องยึด Specification ของรุ่นจริงเป็นหลักค่ะ

Range ของ Pressure Gauge คืออะไร?

Range หรือ Scale Range คือช่วงค่าต่ำสุดถึงค่าสูงสุดที่หน้าปัดหรือเครื่องมือถูกออกแบบมาให้แสดงผล

ตัวอย่าง

0–6 bar
0–10 bar
0–16 bar
−1–0 bar
−1–5 bar

EN 837 มี Preferred Scale Ranges เช่น 0–0.6, 0–1, 0–1.6, 0–2.5, 0–4, 0–6, 0–10, 0–16 bar และต่อเนื่องขึ้นไปตามชุดช่วงมาตรฐานค่ะ

Full Scale คืออะไร?

Full Scale (FS) คือค่าบนสุดของ Range

ตัวอย่าง Pressure Gauge

0–10 bar

จะมี

Full Scale = 10 bar

หากใช้งานที่ 5 bar

Working Pressure เท่ากับ

50% of Full Scale

ข้อมูล Full Scale สำคัญเพราะ Specification หลายรายการของ Pressure Gauge อาจระบุเป็น

% of Full Scale

เช่น Accuracy, Overpressure หรือข้อจำกัดในการใช้งาน

Operating Pressure คืออะไร?

Operating Pressure / Working Pressure คือ Pressure ที่เกิดขึ้นจริงในกระบวนการขณะใช้งานตามปกติ

ไม่ควรสับสนกับ

Maximum Pressure
Pressure Spike
หรือ
Full Scale

ตัวอย่างระบบอาจทำงานปกติที่

5 bar

แต่บางช่วงเพิ่มเป็น

6 bar

และอาจเกิด Spike ชั่วขณะถึง

8 bar

ดังนั้นการเลือก Gauge ต้องทราบมากกว่าค่า “5 bar” เพียงค่าเดียวค่ะ

ทำไมไม่ควรใช้ Pressure Gauge ใกล้ Full Scale ตลอดเวลา?

ใน Mechanical Pressure Gauge ส่วนประกอบอย่าง Bourdon Tube จะรับโหลดตาม Pressure ที่เข้ามา

ถ้า Gauge ถูกใช้งานใกล้ Full Scale ตลอดเวลา โดยเฉพาะในระบบที่มี

• • Pulsation
  • Vibration
  • Pressure Cycling
  • Pressure Spike

อายุการใช้งานและ Stability ของกลไกอาจได้รับผลกระทบ

WIKA ระบุว่า Pressure Gauge มาตรฐานมีข้อจำกัดด้าน Maximum Operating Range และสำหรับงานที่มี Fluctuating Load ควรใช้เพียงบางส่วนของ Scale Range พร้อมพิจารณาการ Damping หรือ Protection หากมีการเปลี่ยนแปลง Pressure อย่างรวดเร็วค่ะ

หลักการเลือก Range ของ Pressure Gauge

หลักง่าย ๆ คือ

1. ทราบ Working Pressure จริง

เช่น

5 bar

2. ทราบ Maximum Normal Pressure

เช่น

6 bar

3. ตรวจว่ามี Pressure Spike หรือ Pulsation หรือไม่

4. เลือก Range ให้ Working Pressure อยู่ในบริเวณที่เหมาะสมของ Scale

5. ตรวจ Accuracy Class และ Pressure Limitation ของรุ่นจริง

6. ตรวจ Requirement ของ Process

ไม่ควรเลือกจากสูตรเดียวโดยไม่ดู Datasheet ค่ะ

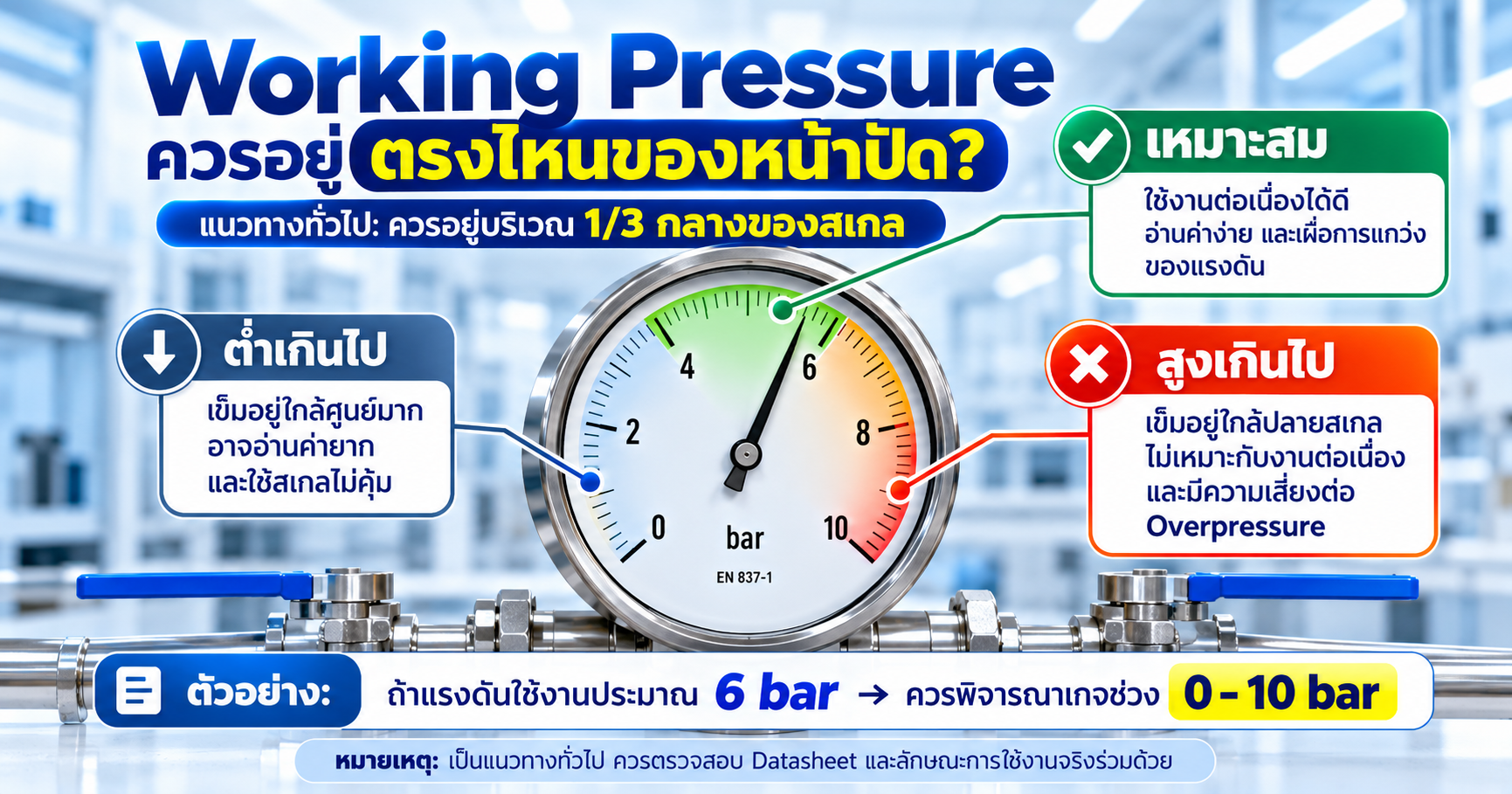

Working Pressure ควรอยู่ตรงไหนของหน้าปัด?

แนวทางที่ใช้กันมากคือให้ Normal Operating Pressure อยู่บริเวณกลางของสเกล

เอกสาร WIKA IN 00.05 ระบุว่า Scale Range ถูกเลือกได้เหมาะสมเมื่อ Operating Pressure อยู่ใน middle third ของ Scale Range ค่ะ

อีกแนวทางที่ WIKA ระบุสำหรับ Bourdon-tube gauge คือ

Steady Pressure
ให้ Working Pressure สูงสุดประมาณ 3/4 ของ Full Scale

Fluctuating Pressure
ให้ Working Pressure สูงสุดประมาณ 2/3 ของ Full Scale

เพื่อเหลือพื้นที่สำหรับ Pressure Fluctuation และ Spike ค่ะ

แต่ตัวเลขเหล่านี้ควรใช้เป็น แนวทางเลือกเบื้องต้น ไม่ใช่เกณฑ์บังคับสำหรับ Gauge ทุกยี่ห้อและทุกรุ่น

Static Pressure กับ Fluctuating Pressure ต่างกันอย่างไร?

Static / Steady Pressure
Pressure ค่อนข้างคงที่ เช่น

5.0 → 5.1 → 5.0 bar

เข็มเคลื่อนไหวไม่มาก

Fluctuating / Pulsating Pressure
Pressure เปลี่ยนขึ้นลงต่อเนื่อง เช่น

3 → 5 → 7 → 4 → 6 bar

อาจพบจาก Pump, Compressor หรือระบบที่มี Pulsation

ในกรณีนี้ การเลือก Range ควรเผื่อมากขึ้น และบางงานอาจต้องใช้อุปกรณ์ เช่น

Snubber / Restrictor / Liquid-filled Gauge

ตามความเหมาะสมของระบบและผู้ผลิต

Pressure Spike คืออะไร?

Pressure Spike คือ Pressure ที่เพิ่มสูงอย่างรวดเร็วในช่วงเวลาสั้น ๆ

ตัวอย่างระบบทำงาน

5 bar

แต่มี Spike เป็น

9 bar

ชั่วขณะ

Gauge 0–6 bar อาจไม่เหมาะ แม้ค่าทำงานปกติจะเป็นเพียง 5 bar

Pressure Spike สามารถเกิดจาก

• • Valve Closing
  • Pump Start/Stop
  • Hydraulic Shock
  • Water Hammer
  • Process Switching

WIKA แนะนำว่าการเลือก Pressure Range ควรเผื่อ Buffer สำหรับ Pulsation และ Pressure Spike ด้วยค่ะ

Overpressure กับ Burst Pressure ต่างกันอย่างไร?

คำเหล่านี้ไม่เหมือนกันค่ะ

Rated / Measuring Range
ช่วงที่เครื่องมือถูกออกแบบให้วัดตาม Specification

Overpressure / Overload Limit
Pressure ที่อุปกรณ์สามารถทนได้ภายใต้เงื่อนไขที่ผู้ผลิตกำหนด โดยไม่ใช่ช่วงสำหรับใช้งานปกติ

Burst Pressure
ระดับ Pressure ที่เกี่ยวข้องกับการสูญเสียความสมบูรณ์ของ Pressure Element และเป็นประเด็นด้านความปลอดภัย

จึงไม่ควรเห็น Gauge ระบุ Overpressure สูงแล้วนำไปใช้งานเกิน Full Scale เป็นปกติค่ะ

เลือก Range กว้างเกินไปมีผลอย่างไร?

สมมติต้องวัดประมาณ

5 bar

แต่เลือก

0–100 bar

ค่าที่ใช้งานอยู่เพียง

5% ของ Full Scale

ผลที่อาจตามมา เช่น

• • เข็มอยู่บริเวณต้นสเกล
  • อ่านค่าเปลี่ยนแปลงเล็ก ๆ ยาก
  • Scale Division อาจหยาบเกิน Requirement
  • ถ้า Accuracy ระบุเป็น %FS ค่า Absolute Error ที่ยอมได้อาจสูงขึ้น

ตัวอย่างสมมติ Gauge มี Accuracy

±1% FS

Gauge 0–10 bar

±1% FS = ±0.1 bar

แต่ Gauge 0–100 bar

±1% FS = ±1 bar

ดังนั้น Range ใหญ่ขึ้น 10 เท่า อาจทำให้ Specification ในหน่วย Pressure ต่างกันอย่างมาก หากใช้ Accuracy แบบ %FS

นี่คือตัวอย่างทางคณิตศาสตร์เพื่ออธิบายหลักการ ต้องตรวจ Accuracy Definition ของ Gauge รุ่นจริงเสมอค่ะ

Range แคบเกินไปมีผลอย่างไร?

หาก Working Pressure เข้าใกล้ Full Scale มากเกินไป

อาจมีปัญหา เช่น

• • ไม่มี Margin สำหรับ Pressure Spike
  • Gauge ทำงานใกล้ขีดจำกัดบ่อย
  • Overrange ได้ง่าย
  • Mechanical Element รับ Stress สูง
  • อายุการใช้งานอาจลดลงในบาง Application

ดังนั้น

Range แคบไม่ได้หมายความว่าจะดีกว่าเสมอไป

ต้องหาสมดุลระหว่าง

Reading Quality + Accuracy + Operating Margin + Durability

ค่ะ

Accuracy Class ต้องพิจารณาร่วมกับ Range อย่างไร?

สำคัญมากค่ะ

สมมติมี Gauge 2 ตัวที่ Accuracy Class เท่ากัน

Gauge A: 0–10 bar
Gauge B: 0–100 bar

ถ้า Specification คิดจาก %FS ตัว Gauge B อาจมี Allowable Error ในหน่วย bar สูงกว่ามาก

ดังนั้นเวลาถามว่า

“Gauge นี้ Accuracy 1% ดีไหม?”

ยังตอบไม่ได้จนกว่าจะรู้

1% ของอะไร?

และ

Range เท่าไร?

ต้องอ่าน Datasheet จริงเสมอค่ะ

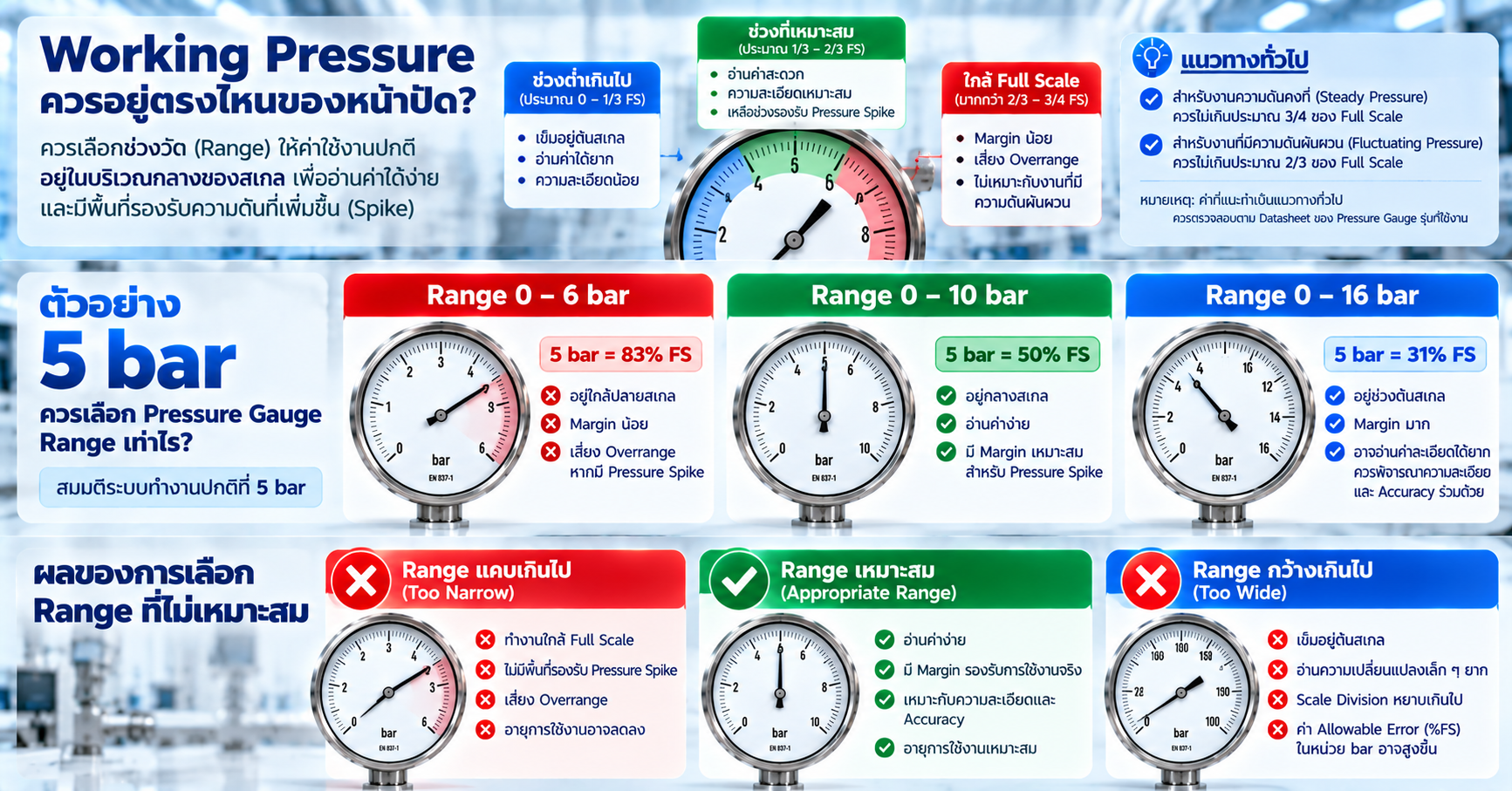

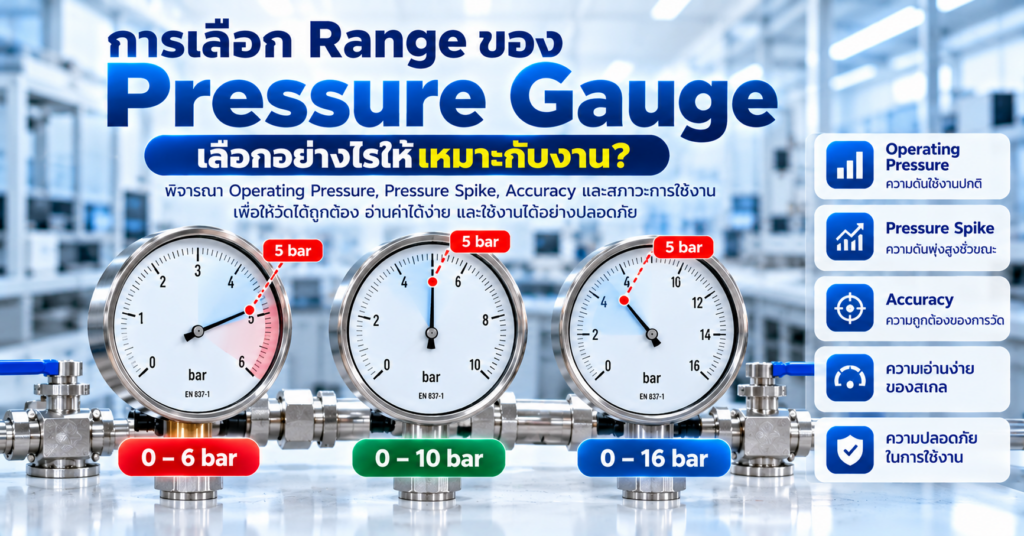

ตัวอย่างเลือก Range 0–6, 0–10 หรือ 0–16 bar

สมมติกระบวนการทำงานปกติ

5 bar

0–6 bar
5 bar = 83% FS

ค่อนข้างใกล้ปลาย Scale
Margin สำหรับ Spike น้อย

0–10 bar
5 bar = 50% FS

อยู่บริเวณกลาง Scale
เหมาะกับการอ่านและมี Margin เพิ่มขึ้นในหลาย Application

0–16 bar
5 bar = 31% FS

ยังสามารถใช้งานได้ แต่ต้องพิจารณาว่า Scale Division และ Accuracy เพียงพอกับ Requirement หรือไม่

ดังนั้นในตัวอย่างทั่วไป 0–10 bar มักเป็น Candidate ที่สมดุลกว่า แต่ไม่ควรตัดสินจาก Working Pressure เพียงอย่างเดียว ต้องดู Maximum Pressure, Pulsation, Spike และ Specification ของ Gauge จริงด้วยค่ะ

ถ้า Operating Pressure = 8 bar ควรเลือก 0–10 bar หรือ 0–16 bar?

0–10 bar จะทำงานที่

80% FS

ขณะที่ 0–16 bar จะอยู่ที่

50% FS

ถ้าระบบมี Pulsation หรือ Spike การเลือก 0–16 bar อาจมี Operating Margin ที่เหมาะสมกว่า

แต่ถ้างานต้องการ Resolution สูงมาก ก็ต้องเปรียบเทียบ

• • Accuracy Class
  • Scale Division
  • Gauge Size
  • Process Condition

ร่วมด้วย

จึงไม่ควรใช้กฎว่า

“แรงดันสูงสุด 8 bar → เลือก 10 bar”

โดยอัตโนมัติค่ะ

Compound Gauge เลือก Range อย่างไร?

Compound Gauge สามารถแสดงทั้ง

Vacuum + Positive Pressure

เช่น

−1 ถึง +5 bar

เหมาะเมื่อระบบมีโอกาสทำงานทั้งต่ำกว่าและสูงกว่า Atmospheric Pressure

ควรดู

• • Minimum Vacuum
  • Maximum Positive Pressure
  • Normal Operating Zone
  • Spike
  • Reference Mode

ไม่ควรเลือก Positive Range อย่างเดียวแล้วละเลย Vacuum Side

Gauge Pressure และ Absolute Pressure มีผลต่อ Range หรือไม่?

มีค่ะ

ต้องแยกให้ชัดว่า Range ที่ระบุคือ

0–10 bar(g)

หรือ

0–10 bar(a)

เพราะ Zero Reference ไม่เหมือนกัน

ดังนั้นก่อนเลือกหรือส่งสอบเทียบต้องระบุ

Gauge / Absolute / Vacuum / Differential

ให้ชัดเจนค่ะ

จุดสอบเทียบควรสัมพันธ์กับ Range อย่างไร?

Calibration Points ควรกำหนดให้สัมพันธ์กับ

• • Full Scale Range
  • Operating Range
  • จุดที่ใช้งานจริง
  • Calibration Method
  • Requirement ขององค์กร

ตัวอย่าง Gauge

0–10 bar

อาจทดสอบหลายจุดตลอด Range เช่น

0 bar
2 bar
4 bar
6 bar
8 bar
10 bar

ตามวิธีที่กำหนด

แต่หาก Process ใช้งานสำคัญที่ 5 bar ก็อาจต้องพิจารณาความต้องการของจุดนั้นเพิ่มเติม

จุดสอบเทียบจริงต้องเป็นไปตาม Scope และ Method ของห้องปฏิบัติการค่ะ

Checklist ก่อนเลือก Pressure Gauge

ก่อนเลือก Gauge ควรทราบอย่างน้อย

☐ Pressure Type — Gauge / Absolute / Vacuum
☐ Normal Operating Pressure
☐ Maximum Normal Pressure
☐ Pressure Spike
☐ Pulsation / Fluctuation
☐ Required Range
☐ Unit
☐ Accuracy Requirement
☐ Scale Division / Resolution
☐ Process Medium
☐ Temperature
☐ Vibration
☐ Pressure Connection
☐ Gauge Size
☐ Safety Requirement
☐ Calibration Requirement

สรุป

การเลือก Range ของ Pressure Gauge ไม่ควรใช้หลัก

“Pressure สูงสุดเท่าไร เลือก Gauge สูงกว่านั้นนิดหน่อย”

เพียงอย่างเดียว

แต่ควรพิจารณา

Normal Operating Pressure + Maximum Pressure + Pulsation + Pressure Spike + Accuracy + Resolution + Full Scale + Safety Margin

ร่วมกัน

แนวทางทั่วไปคือพยายามให้ Operating Pressure อยู่ในบริเวณที่อ่านค่าได้ดีและไม่ใกล้ปลาย Scale มากเกินไป โดยสำหรับ Gauge เชิงกลทั่วไป ผู้ผลิตบางรายแนะนำบริเวณกลางสเกล และประมาณไม่เกิน 3/4 FS สำหรับ Steady Load หรือประมาณ 2/3 FS เมื่อ Pressure Fluctuates อย่างไรก็ตาม ค่าที่อนุญาตจริงต้องตรวจจาก Datasheet ของ Pressure Gauge รุ่นนั้นเสมอ ค่ะ

หมายเหตุ: ตัวอย่าง Range, Accuracy และ Operating Pressure ในบทความใช้เพื่ออธิบายหลักการเท่านั้น Pressure Limitation ของ Pressure Gauge แตกต่างกันตามโครงสร้าง รุ่น มาตรฐาน และผู้ผลิต ควรตรวจ Datasheet และ Specification ของเครื่องมือรุ่นจริงก่อนเลือกใช้งาน

แหล่งอ้างอิง

• WIKA Technical Information IN 00.05 — Selection, installation, handling and operation of pressure gauges
• WIKA Operating & Installation Instructions — Pressure Gauges
• WIKA Handbook — Pressure & Temperature Measurement
• WIKA Pressure Gauge Data Sheet / EN 837-1 Specifications
