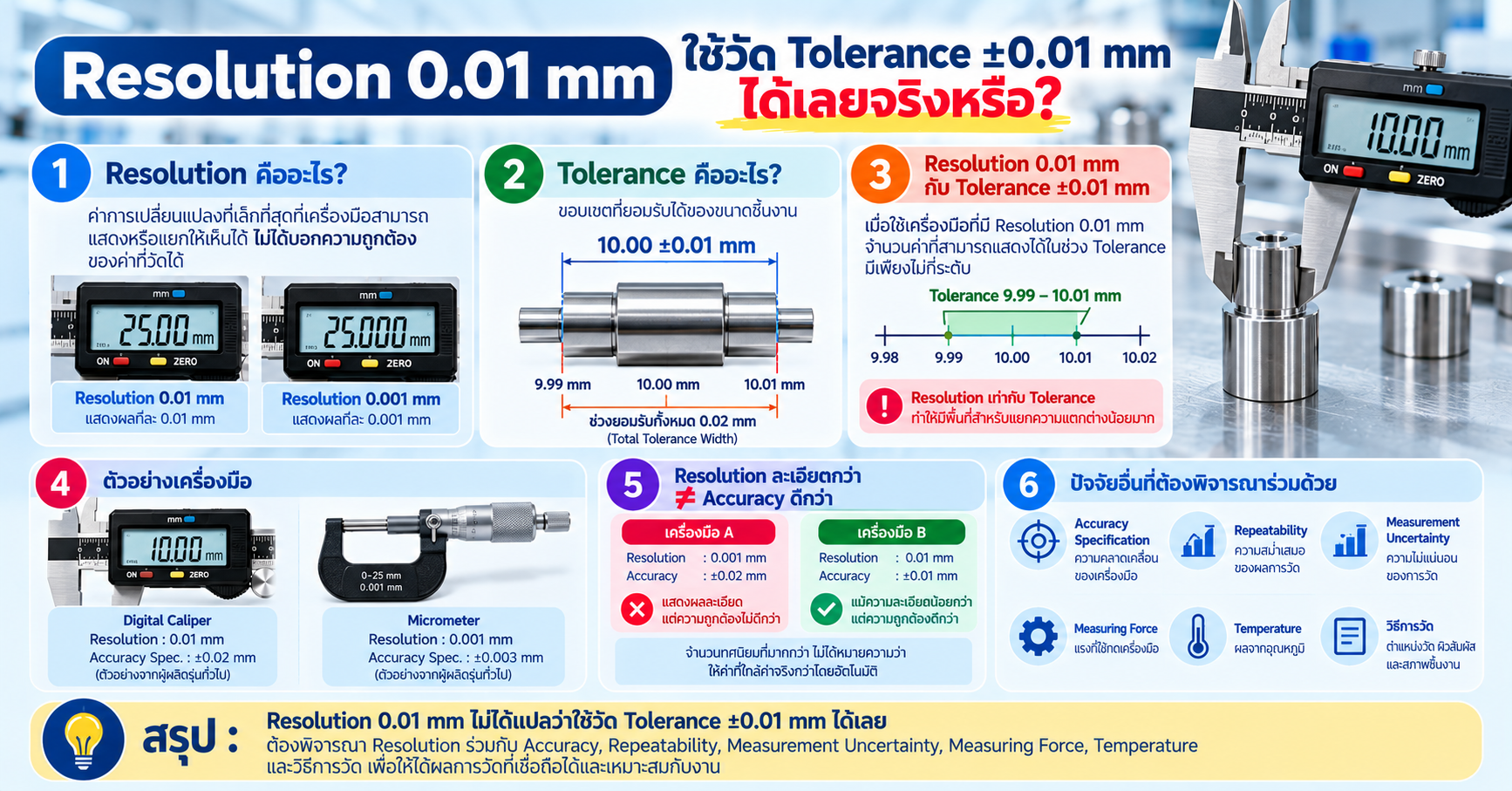

Resolution 0.01 mm ใช้วัด Tolerance ±0.01 mm ได้เลยจริงหรือ?

เวลาจะเลือกเครื่องมือวัดมิติ หลายคนมักดูตัวเลข Resolution เป็นอันดับแรก

ตัวอย่างเช่น ชิ้นงานกำหนดขนาด

10.00 ±0.01 mm

และมี Digital Vernier Caliper ที่ระบุ

Resolution = 0.01 mm

จึงอาจเกิดคำถามว่า

“ถ้าเครื่องมืออ่านละเอียดได้ 0.01 mm และชิ้นงานมี Tolerance ±0.01 mm แสดงว่าใช้วัดได้เลยใช่ไหม?”

คำตอบคือ ไม่เสมอไปค่ะ

เพราะ Resolution เป็นเพียงหนึ่งในหลายปัจจัยที่ต้องพิจารณา การเลือกเครื่องมือวัดให้เหมาะกับ Tolerance ของชิ้นงานยังต้องดู Accuracy Specification, Error, Repeatability, Measurement Uncertainty, Measuring Force, Temperature และวิธีการวัด ร่วมด้วย

Resolution คืออะไร?

Resolution คือค่าการเปลี่ยนแปลงที่เล็กที่สุดที่เครื่องมือสามารถแสดงหรือแยกให้เห็นได้

ตัวอย่างเช่น Digital Caliper แสดงผล

25.00 mm

และค่าบนหน้าจอเปลี่ยนทีละ

0.01 mm

เครื่องมือนี้จึงอาจมี Resolution = 0.01 mm

ส่วน Micrometer บางรุ่นสามารถแสดงค่าได้ถึง

0.001 mm

อย่างไรก็ตาม

Resolution บอกว่าเครื่องมือ “แสดงค่าได้ละเอียดแค่ไหน” แต่ไม่ได้บอกว่า “ค่าที่แสดงถูกต้องแค่ไหน”

นี่เป็นจุดสำคัญมากในการเลือกเครื่องมือวัดค่ะ

Tolerance คืออะไร?

Tolerance คือขอบเขตที่กำหนดว่ายอมรับได้สำหรับขนาดหรือคุณลักษณะของชิ้นงาน

ตัวอย่าง

10.00 ±0.01 mm

หมายความว่าชิ้นงานสามารถมีขนาดอยู่ในช่วง

9.99 ถึง 10.01 mm

จึงยังอยู่ภายใน Tolerance ที่กำหนด

ดังนั้น Total Tolerance Width คือ

10.01 − 9.99 = 0.02 mm

หรืออาจกล่าวได้ว่าช่วงยอมรับทั้งหมดกว้าง 0.02 mm

Resolution 0.01 mm กับ Tolerance ±0.01 mm หมายถึงอะไร?

สมมติชิ้นงานมีขนาดกำหนด

10.00 ±0.01 mm

และใช้ Caliper Resolution = 0.01 mm

เครื่องมือจะสามารถแสดงค่าได้ประมาณ

9.99 mm
10.00 mm
10.01 mm
10.02 mm

จะเห็นว่าในช่วง Tolerance ทั้งหมด 0.02 mm มีจำนวนค่าที่สามารถแสดงได้เพียงไม่กี่ระดับ

ดังนั้น แม้ Resolution จะดูเหมือน “เท่ากับค่า Tolerance” แต่พื้นที่สำหรับแยกความแตกต่างระหว่างชิ้นงานที่ดีและชิ้นงานที่อยู่ใกล้ขอบเขตมีน้อยมากค่ะ

ทำไม Resolution เท่ากับ Tolerance ยังไม่เพียงพอ?

เพราะผลการวัดจริงไม่ได้ขึ้นอยู่กับ Resolution เพียงอย่างเดียว

สมมติ Caliper มี

Resolution = 0.01 mm

แต่มี Accuracy Specification ประมาณ

±0.02 mm

หากชิ้นงานจริงมีค่า

10.01 mm

เครื่องมืออาจแสดงค่าที่แตกต่างออกไปภายในขอบเขต Specification ของเครื่องมือ

เมื่อ Tolerance ของชิ้นงานมีเพียง ±0.01 mm ความคลาดเคลื่อนของเครื่องมือจึงอาจมีขนาดใหญ่เมื่อเทียบกับขอบเขตที่เราต้องใช้ตัดสินค่ะ

Accuracy Specification มีผลอย่างไร?

ก่อนเลือกเครื่องมือควรดู Accuracy Specification หรือ Maximum Permissible Error (MPE) ของเครื่องมือรุ่นนั้นด้วย

ตัวอย่าง:

เครื่องมือ A

Resolution = 0.01 mm
Accuracy Specification = ±0.02 mm

เครื่องมือ B

Resolution = 0.001 mm
Accuracy Specification = ±0.003 mm

หากต้องวัดชิ้นงาน Tolerance ±0.01 mm เครื่องมือ B อาจมีความเหมาะสมมากกว่า

แต่ยังไม่สามารถสรุปจากตัวเลขนี้เพียงอย่างเดียว เพราะต้องดู

• Range ที่ใช้งาน
• Repeatability
• Measuring Force
• Calibration Result
• Measurement Uncertainty
• วิธีการใช้งาน

ร่วมด้วยค่ะ

Resolution ละเอียดกว่า = Accuracy ดีกว่าหรือไม่?

ไม่ใช่ค่ะ

ลองเปรียบเทียบ:

เครื่องมือ A

Resolution = 0.001 mm
Accuracy Specification = ±0.02 mm

เครื่องมือ B

Resolution = 0.01 mm
Accuracy Specification = ±0.01 mm

เครื่องมือ A แสดงค่าได้ละเอียดกว่า 10 เท่า

แต่ไม่ได้หมายความว่า A จะให้ค่าที่ใกล้ค่าจริงกว่า B

ดังนั้น

จำนวนทศนิยมที่มากกว่า ≠ ความถูกต้องที่ดีกว่าโดยอัตโนมัติ

เรื่องนี้เป็นความเข้าใจผิดที่พบได้บ่อยมากในการเลือกเครื่องมือวัดค่ะ

Error ของเครื่องมือมีผลอย่างไร?

เมื่อเครื่องมือผ่านการสอบเทียบ เราจะสามารถทราบความแตกต่างระหว่างค่าที่เครื่องมือแสดงกับค่ามาตรฐานอ้างอิง

ตัวอย่าง:

Reference = 10.000 mm
Instrument = 10.008 mm

ดังนั้น

Error = +0.008 mm

ถ้าชิ้นงานมี Tolerance เพียง ±0.01 mm ค่า Error +0.008 mm ถือว่ามีขนาดค่อนข้างใหญ่เมื่อเทียบกับ Tolerance ของงาน

ดังนั้นการมี Resolution = 0.01 mm เพียงอย่างเดียว ไม่สามารถบอกได้ว่าเครื่องมือเหมาะสำหรับการตัดสินชิ้นงานนี้ค่ะ

Repeatability ต้องดูด้วยหรือไม่?

ต้องดูค่ะ

Repeatability คือความสม่ำเสมอของผลเมื่อวัดซ้ำภายใต้เงื่อนไขเดียวกัน

ตัวอย่าง วัดชิ้นงานเดียวกัน 5 ครั้ง

10.00 mm
10.01 mm
9.99 mm
10.01 mm
10.00 mm

เครื่องมืออาจมี Resolution 0.01 mm แต่ค่าที่วัดได้มีการเปลี่ยนไปมา

หาก Tolerance ของงานแคบมาก การกระจายเพียงเล็กน้อยนี้ก็อาจทำให้ผลการตัดสินเปลี่ยนจาก “อยู่ในเกณฑ์” เป็น “นอกเกณฑ์” ได้ค่ะ

Measurement Uncertainty เกี่ยวข้องอย่างไร?

อีกปัจจัยสำคัญคือ Measurement Uncertainty หรือความไม่แน่นอนของการวัด

สมมติผลการวัดเป็น

10.005 mm ±0.008 mm

ในขณะที่ Tolerance คือ

9.990 ถึง 10.010 mm

ค่าที่รายงานดูเหมือนอยู่ภายใน Tolerance

แต่เมื่อพิจารณาความไม่แน่นอนแล้ว ช่วงค่าที่เป็นไปได้ของผลการวัดอาจเข้าใกล้หรือเลยขอบเขต Acceptance Limit

ดังนั้นในงานที่ต้องใช้ผลการวัดเพื่อตัดสิน Pass/Fail หรือ Conformity ต้องพิจารณา Measurement Uncertainty และ Decision Rule ตามความเหมาะสมด้วยค่ะ

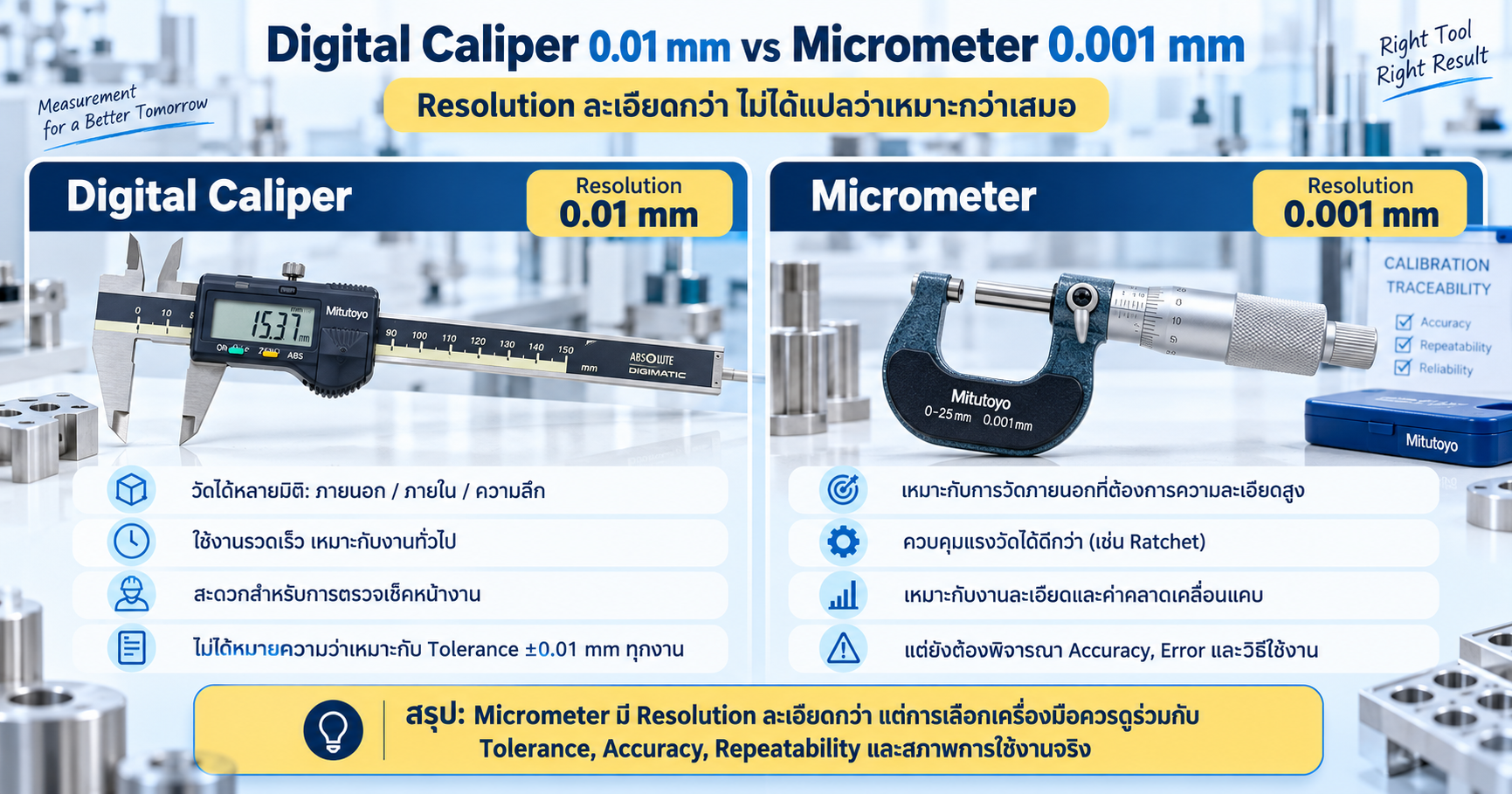

Vernier Caliper Resolution 0.01 mm เหมาะกับ Tolerance ±0.01 mm หรือไม่?

โดยทั่วไป ไม่ควรตัดสินว่าเหมาะ เพียงเพราะ Resolution เท่ากับ 0.01 mm

เพราะ Digital Caliper ยังมีปัจจัย เช่น

• Jaw Alignment
• Measuring Force จากผู้ใช้งาน
• Flatness และ Parallelism ของผิวสัมผัส
• Zero Error
• Temperature
• Surface Condition
• Repeatability
• Accuracy Specification

และ Caliper ถูกออกแบบมาให้ใช้งานได้หลากหลาย เช่น

• External Measurement
• Internal Measurement
• Depth
• Step

ความอเนกประสงค์นี้ดีสำหรับงานทั่วไป แต่ในงาน Tolerance แคบมาก อาจมีเครื่องมืออื่นที่เหมาะกว่า

Micrometer 0.001 mm เหมาะกว่าหรือไม่?

ในหลายกรณี Micrometer อาจเหมาะกับงานมิติที่ต้องการความละเอียดและความสม่ำเสมอสูงกว่า เพราะ

• Resolution ละเอียดกว่า
• มี Spindle–Anvil ที่ควบคุมแนวสัมผัสได้ดี
• มี Ratchet หรือ Friction Device
• ช่วยควบคุม Measuring Force ให้สม่ำเสมอ
• มักมี Accuracy Specification ที่ดีกว่า Caliper ในช่วงใกล้เคียงกัน

แต่ต้องเน้นว่า

Micrometer 0.001 mm ก็ไม่ได้หมายความว่าใช้กับ Tolerance ±0.01 mm ได้ทุกกรณี

ยังต้องดู Specification ของรุ่นจริง, Calibration Result และ Measurement Uncertainty เช่นเดียวกันค่ะ

Measuring Force มีผลอย่างไร?

ในงานวัดมิติ แรงที่ใช้กดเครื่องมือกับชิ้นงานสามารถทำให้ผลเปลี่ยนได้

ถ้าออกแรงมากเกินไป

• ชิ้นงานอาจเสียรูป
• เครื่องมืออาจเกิดการโก่งตัวเล็กน้อย
• ผลการวัดอาจต่ำหรือสูงกว่าค่าจริง

Caliper พึ่งพาแรงจากผู้ใช้งานโดยตรงค่อนข้างมาก

Micrometer จึงมี Ratchet หรือ Friction Device เพื่อช่วยควบคุมแรงวัดให้มีความสม่ำเสมอมากขึ้น

โดยเฉพาะชิ้นงานบาง พลาสติก ยาง หรือชิ้นส่วนที่เปลี่ยนรูปได้ง่าย Measuring Force มีผลอย่างมากค่ะ

Temperature มีผลต่อการวัดมิติหรือไม่?

มีผลค่ะ

วัสดุส่วนใหญ่จะขยายตัวเมื่ออุณหภูมิเพิ่ม และหดตัวเมื่ออุณหภูมิลด

งานมิติที่ต้องการความแม่นยำสูงจึงต้องพิจารณา

• อุณหภูมิของชิ้นงาน
• อุณหภูมิของเครื่องมือ
• ระยะเวลาในการปรับสมดุลอุณหภูมิ
• การถือชิ้นงานหรือเครื่องมือนานเกินไป
• ความแตกต่างของวัสดุ

สำหรับงาน Tolerance ±0.01 mm ผลของอุณหภูมิอาจเริ่มมีนัยสำคัญกับชิ้นงานบางประเภทและบางขนาดค่ะ

ผิวสัมผัสและตำแหน่งการวัดสำคัญอย่างไร?

การวัดชิ้นงานต้องให้ผิวสัมผัสของเครื่องมือวางถูกตำแหน่ง

ตัวอย่าง Shaft:

หาก Caliper เอียงเล็กน้อย อาจได้ค่าที่แตกต่างจากการวัดตั้งฉากกับแกน

นอกจากนี้ต้องพิจารณา

• Burr
• ฝุ่น
• น้ำมัน
• ความขรุขระ
• รูปร่าง
• Roundness
• Parallelism

ดังนั้นก่อนวัดควรทำความสะอาดผิวสัมผัสและกำหนดวิธีการวัดให้ชัดเจนค่ะ

ควรเลือก Resolution เท่าไรเมื่อ Tolerance ±0.01 mm?

ไม่มีตัวเลขเดียวที่ใช้ได้กับทุกงาน

แต่หลักคิดคือ Resolution ของเครื่องมือควร ละเอียดกว่าการเปลี่ยนแปลงที่ต้องการตรวจอย่างเพียงพอ

ไม่ควรให้ Resolution มีขนาดใกล้เคียง Tolerance มากเกินไป

สำหรับงาน Tolerance ±0.01 mm เครื่องมือ Resolution 0.01 mm มักมีข้อจำกัดในการแยกค่าที่อยู่ใกล้ขอบเขต

เครื่องมือ Resolution 0.001 mm อาจให้ความสามารถในการแยกค่าได้ดีกว่า

แต่ยังต้องดู

Accuracy + Repeatability + Measurement Uncertainty + Measuring Force

ก่อนสรุปค่ะ

Rule 10:1 ใช้ได้หรือไม่?

ในงานอุตสาหกรรมอาจพบ Rule of Thumb เช่น

เครื่องมือควรละเอียดกว่า Tolerance ประมาณ 10 เท่า

หรือใช้แนวคิด 4:1, 10:1 หรือ TUR ตามระบบคุณภาพขององค์กร

ตัวอย่าง:

Tolerance width = 0.02 mm

ถ้าใช้แนวคิด 10:1

Resolution อาจต้องอยู่ในระดับประมาณ

0.002 mm หรือละเอียดกว่า

อย่างไรก็ตาม

นี่ไม่ใช่กฎสากลที่ใช้แทนการวิเคราะห์ความสามารถของระบบการวัดได้

องค์กรควรพิจารณาความเสี่ยง Specification และ Measurement Uncertainty ของระบบจริงร่วมด้วยค่ะ

Calibration ช่วยอะไรได้บ้าง?

Calibration ช่วยให้ทราบว่าเครื่องมือของเรามี Error เท่าไร ณ จุดต่าง ๆ ที่สอบเทียบ

ตัวอย่าง:

ข้อมูลเหล่านี้ช่วยให้เราประเมินได้ว่าเครื่องมือมีสมรรถนะเพียงพอกับงานหรือไม่

แต่

Calibration ≠ Pass

การจะบอกว่าเครื่องมือใช้ได้หรือไม่ ต้องมี Acceptance Criteria ขององค์กรหรือกระบวนการก่อนค่ะ

แล้วถ้าวัดได้ 10.00 mm แปลว่าชิ้นงานผ่านไหม?

ยังตอบไม่ได้ทันทีค่ะ

สมมติ

Specification = 10.00 ±0.01 mm

Instrument Reading = 10.00 mm

ต้องพิจารณาเพิ่มเติมว่า

• เครื่องมือมี Error เท่าไร
• Repeatability เป็นอย่างไร
• Measurement Uncertainty เท่าไร
• วิธีการวัดถูกต้องหรือไม่
• Acceptance Criteria คืออะไร
• Decision Rule ถูกกำหนดอย่างไร

ดังนั้นหน้าจอขึ้น 10.00 mm ไม่ได้หมายความว่าเรารู้ค่าจริงเป็น 10.00 mm อย่างสมบูรณ์ค่ะ

ตัวอย่างการเลือกเครื่องมือ

ต้องตรวจ Shaft:

Nominal = 10.00 mm
Tolerance = ±0.01 mm

ตัวเลือก A — Digital Caliper

Resolution = 0.01 mm
Specification สมมติ = ±0.02 mm

จากข้อมูลเบื้องต้น Specification ของเครื่องมือกว้างกว่า Tolerance ของงาน

จึงมีความเสี่ยงสูงที่จะไม่เหมาะกับการตัดสินชิ้นงานนี้

ตัวเลือก B — Micrometer

Resolution = 0.001 mm
Specification สมมติ = ±0.003 mm

มีความสามารถเบื้องต้นที่ดีกว่า

แต่ก่อนใช้งานจริงยังควรตรวจ

• Calibration Result
• Measurement Uncertainty
• Repeatability
• Measuring Force
• Temperature
• วิธีการวัด

ด้วยค่ะ

หมายเหตุ: ตัวอย่างค่า Resolution, Accuracy Specification และ Measurement Uncertainty ในบทความใช้เพื่ออธิบายหลักการเท่านั้น ควรตรวจสอบ Datasheet, Specification, ผลการสอบเทียบ และข้อกำหนดของเครื่องมือรุ่นจริงก่อนนำไปใช้ตัดสินความเหมาะสมของงาน

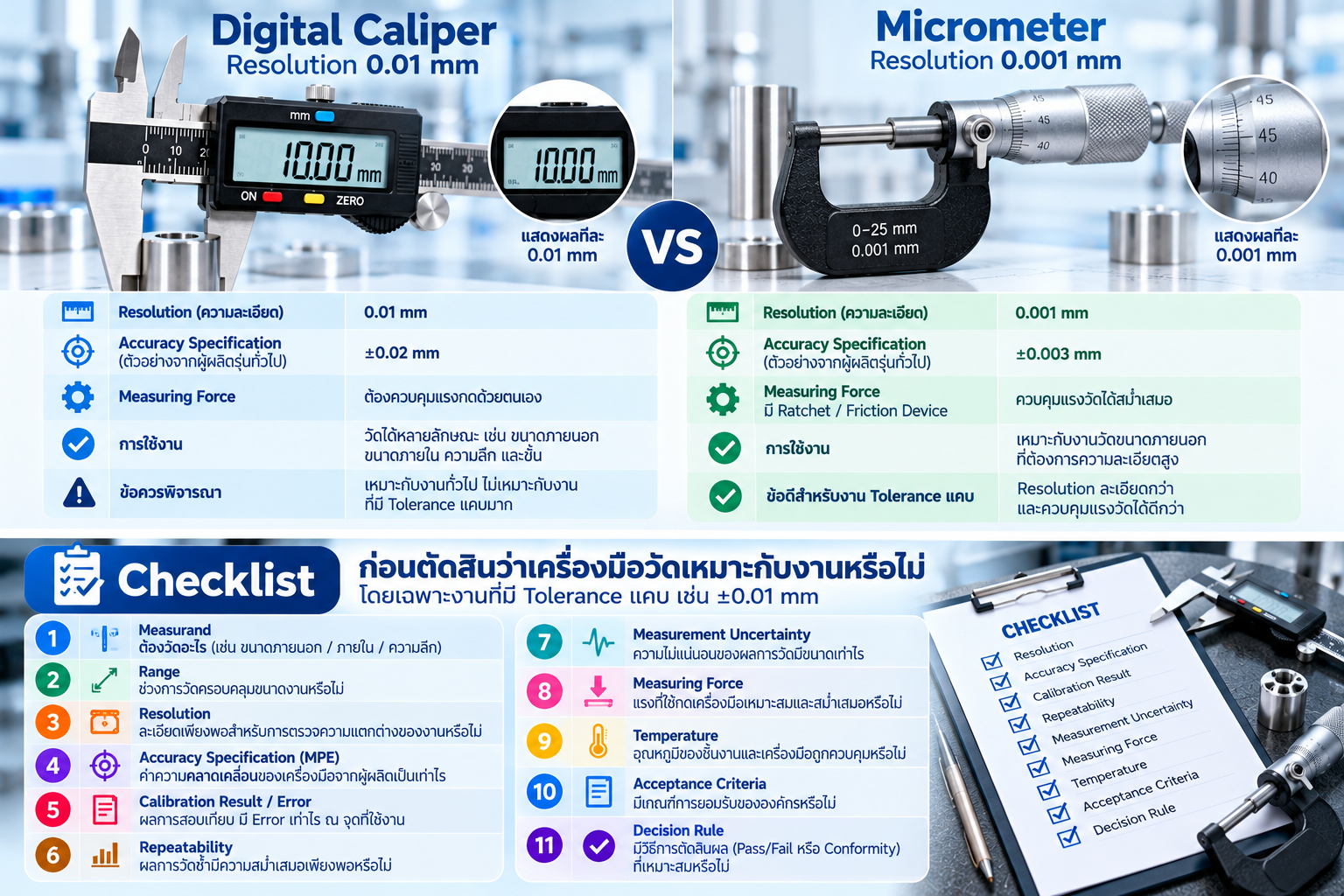

Checklist ก่อนใช้เครื่องมือวัด Tolerance แคบ

ก่อนตัดสินใจว่าเครื่องมือเหมาะหรือไม่ ให้ตรวจอย่างน้อย

[  ]  Measurand คืออะไร?

[  ]  Range ครอบคลุมหรือไม่?

[  ]  Resolution เพียงพอหรือไม่?

[  ]  Accuracy Specification เท่าไร?

[  ]  Error จาก Calibration เท่าไร?

[  ]  Repeatability ดีพอหรือไม่?

[  ]  Measurement Uncertainty เท่าไร?

[  ]  Measuring Force มีผลหรือไม่?

[  ]  Temperature ถูกควบคุมหรือไม่?

[  ]  Acceptance Criteria ถูกกำหนดแล้วหรือยัง?

[  ]  หากต้องตัดสิน Pass/Fail มี Decision Rule หรือไม่?

หากข้อมูลเหล่านี้ยังไม่ครบ ไม่ควรตัดสินจาก Resolution เพียงค่าเดียวค่ะ

สรุป

คำถามว่า

“Resolution 0.01 mm ใช้วัด Tolerance ±0.01 mm ได้เลยหรือ?”

คำตอบคือ

ไม่ควรสรุปว่าได้จาก Resolution เพียงอย่างเดียว

เพราะ Resolution บอกเพียงความละเอียดในการแสดงผลของเครื่องมือ

การเลือกเครื่องมือให้เหมาะกับ Tolerance ต้องพิจารณา

Resolution + Accuracy Specification + Error + Repeatability + Measurement Uncertainty + Measuring Force + Temperature + วิธีการวัด

ร่วมกัน

สำหรับงาน Tolerance แคบอย่าง ±0.01 mm เครื่องมือ Resolution 0.001 mm เช่น Micrometer อาจเหมาะกว่า Digital Caliper Resolution 0.01 mm ในหลายกรณี

แต่คำตอบสุดท้ายต้องพิจารณาจาก Specification และความสามารถของเครื่องมือรุ่นจริง รวมถึง Requirement ของงาน ค่ะ

แหล่งอ้างอิง

• JCGM 200:2012 — International Vocabulary of Metrology (VIM), 3rd edition
• JCGM 100:2008 — Evaluation of measurement data — Guide to the expression of uncertainty in measurement (GUM)
• ISO 13385-1:2019 — Geometrical product specifications (GPS) — Dimensional measuring equipment — Part 1: Design and metrological characteristics of callipers
• ISO 3611:2023 — Geometrical product specifications (GPS) — Dimensional measuring equipment — Design and metrological characteristics for external micrometers
• ILAC-G8:09/2019 — Guidelines on Decision Rules and Statements of Conformity
